Скйвалк 9m — HITACHI SCX700-2

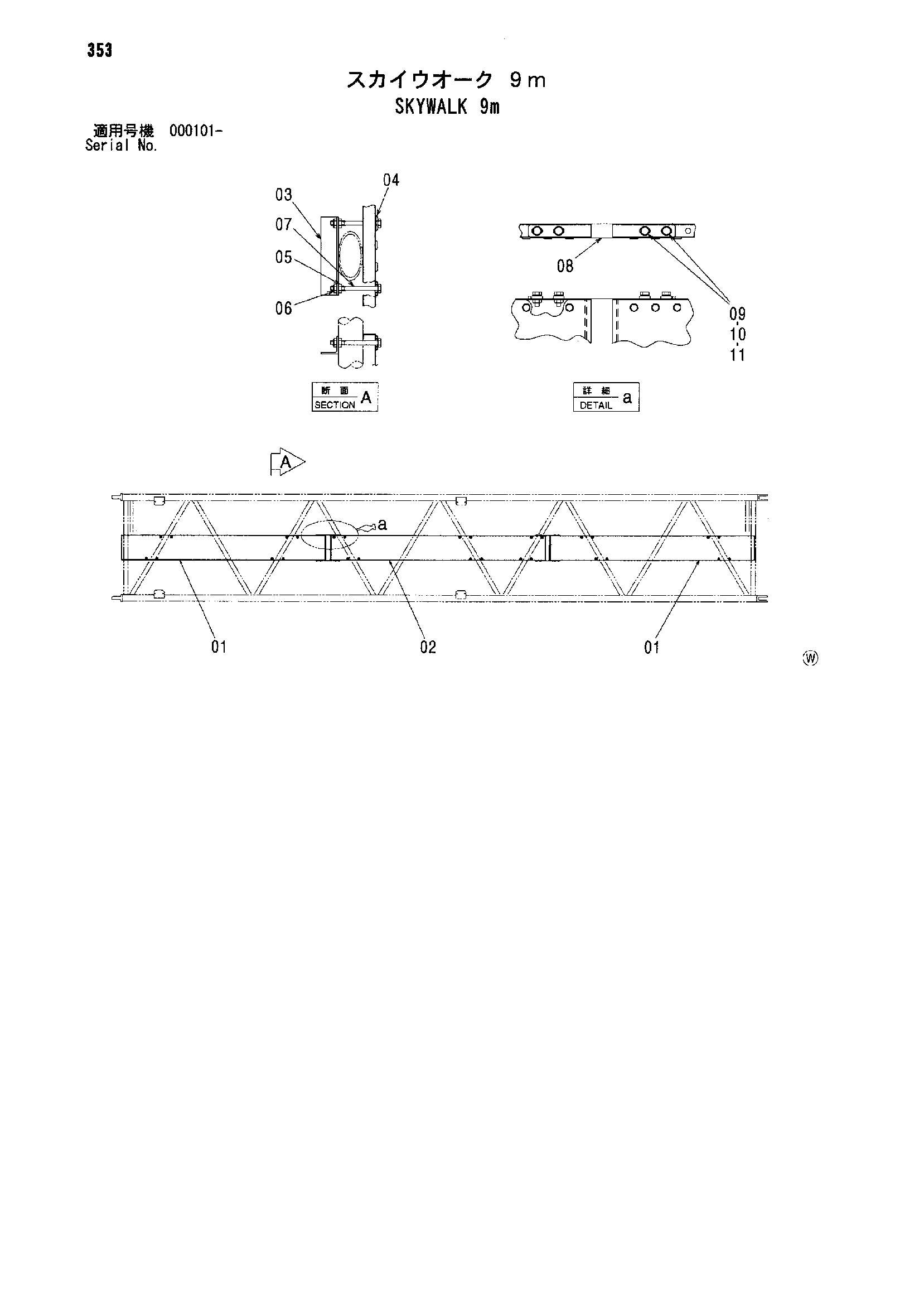

Заводская схема «Скйвалк 9m» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8099438	Скйвалк	2
02	7045192	Скйвалк	1
03	3100591	Кронштейн	14
04	4611494	Шайба	28
05	J950010	Гайка	28
06	M660010	U-образная гайка	28
07	J901002	Болт	28
08	3100584	Кронштейн	4
09	J901025	Болт	16
10	A590110	Плоская шайба	16
11	M660010	U-образная гайка	16

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
