Джакк-уп блок — HITACHI SCX700-2

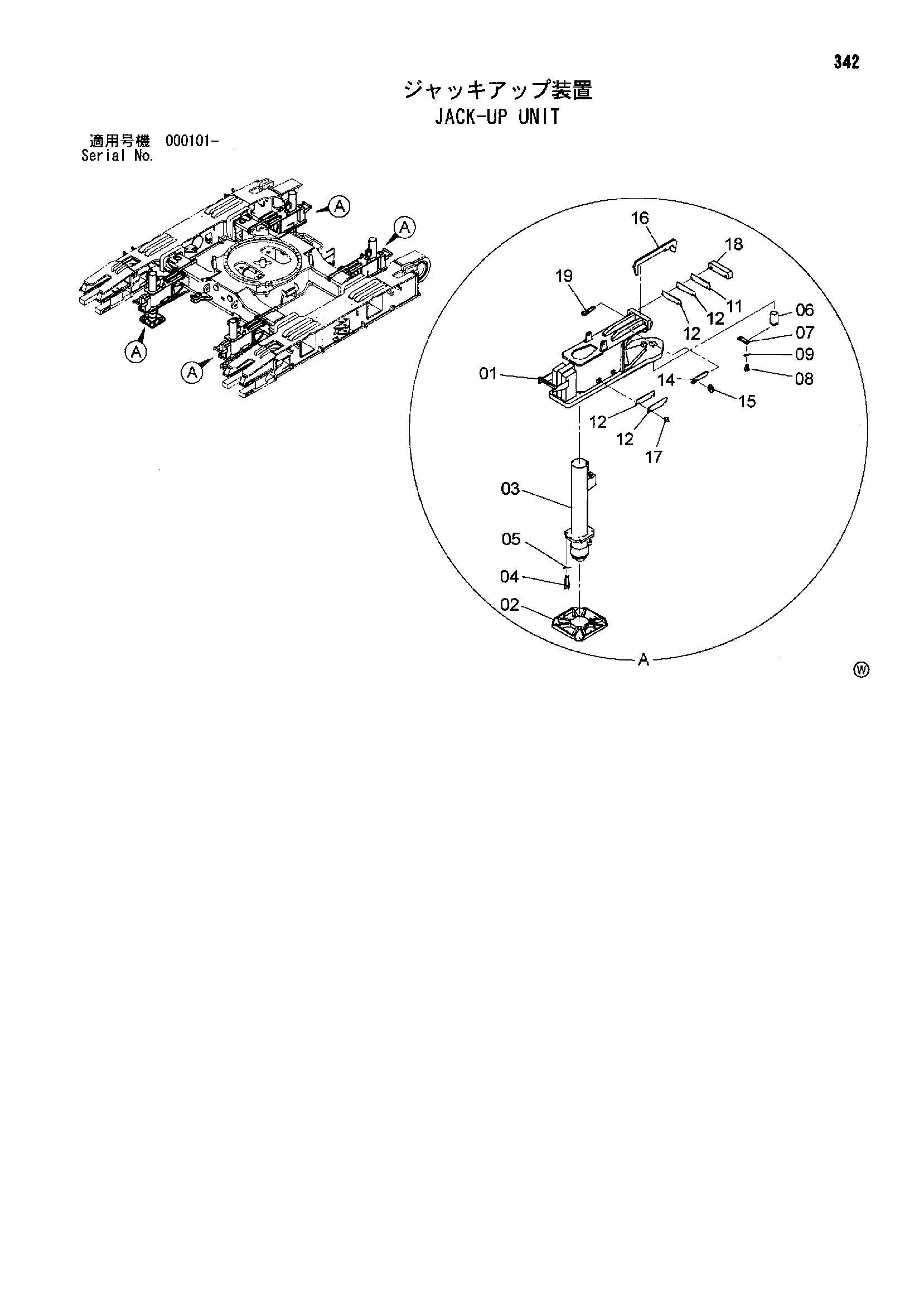

Заводская схема «Джакк-уп блок» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023129 | Беам джакк | 4 |
| 02 | 7038177 | Поплавок | 4 |
| 03 | 4628893 | Гидроцилиндр. джакк | 4 |
| 04 | J921655 | Болт | 20 |
| 05 | J222016 | Шайба | 20 |
| 06 | 4625250 | Палец | 4 |
| 07 | X4247 | Стопорная пластина | 4 |
| 08 | J901630 | Болт | 8 |
| 09 | A590116 | Плоская шайба | 8 |
| 11 | 4630982 | Регулировочная шайба 6mm | 4 |
| 12 | 4630983 | Регулировочная шайба 3.2mm | 16 |
| 14 | 9763791 | Палец | 4 |
| 15 | 947447 | Палец кольцо | 4 |
| 16 | 8099141 | Ограничитель | 4 |
| 17 | J271220 | Болт с шайбой | 8 |
| 17A | J901220 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4631935 | Пластина | 4 |
| 19 | M342080 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
