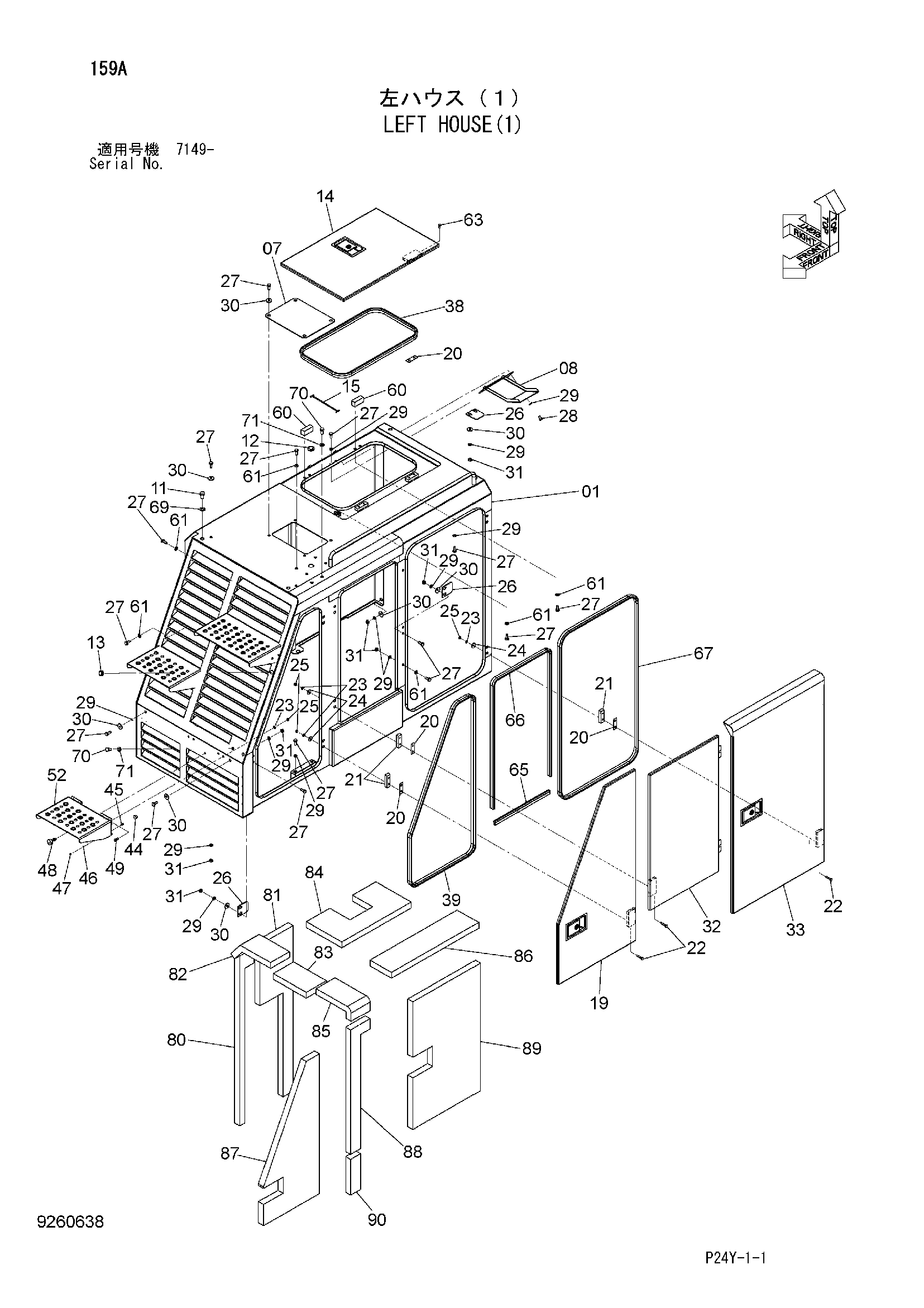

Левый хоусе(1) — HITACHI SCX700-2

Заводская схема «Левый хоусе(1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010424	Хоусе	1
07	4650054	Крышка	1
08	8103957	Направляющая	1
11	J921625	Болт	4
12	4176394	Резиновая втулка	1
13	4160361	Резиновая втулка	1
14	7047269	Рооф	1
14A	3100036	Замок двери	1
15	9763411	Рычаг	1
19	7044869	Дверь	1
19A	3100036	Замок двери	1
20	3100040	Стопорная пластина	8
21	3100042	Пластина	6
22	J900840	Болт	12
23	A590908	Пружинная шайба	16
24	3100044	Пластина	12
25	J950008	Гайка	16
26	3100041	Пластина	3
27	J921025	Болт	37
28	J921016	Болт	4
29	A590910	Пружинная шайба	24
30	J217083	Шайба	25
31	J950010	Гайка	23
32	7050200	Крышка двигатель	1
33	7050201	Дверь	1
19A	3100036	Замок двери	1
38	4626967	Трим спонге	1
39	4615208	Трим спонге	1
44	4403208	LEG	2
45	M430416	Винт	2
46	A590904	Пружинная шайба	2
47	M500403	Гайка	2
48	3098039	Ручка	1
49	J900820	Болт	4
52	8095708	Ступень	1
60	9746532	Седло винта	2
61	A590110	Плоская шайба	15
63	J900816	Болт	4
65	4650559	Трим спонге	1
66	4650560	Трим спонге	1
67	4650561	Трим спонге	1
69	A590116	Плоская шайба	4
70	J921225	Болт	4
71	A590112	Плоская шайба	4
80	4650900	Изолятор	1
81	4651012	Изолятор	1
82	4651013	Изолятор	1
83	4650846	Изолятор	1
84	4626898	Изолятор	1
85	4651014	Изолятор	1
86	4651015	Изолятор	1
87	4615951	Изолятор	1
88	4650896	Изолятор	1
89	4650844	Изолятор	1
90	4650897	Изолятор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
