Обратные трубопроводы (правый) — HITACHI SCX700-2

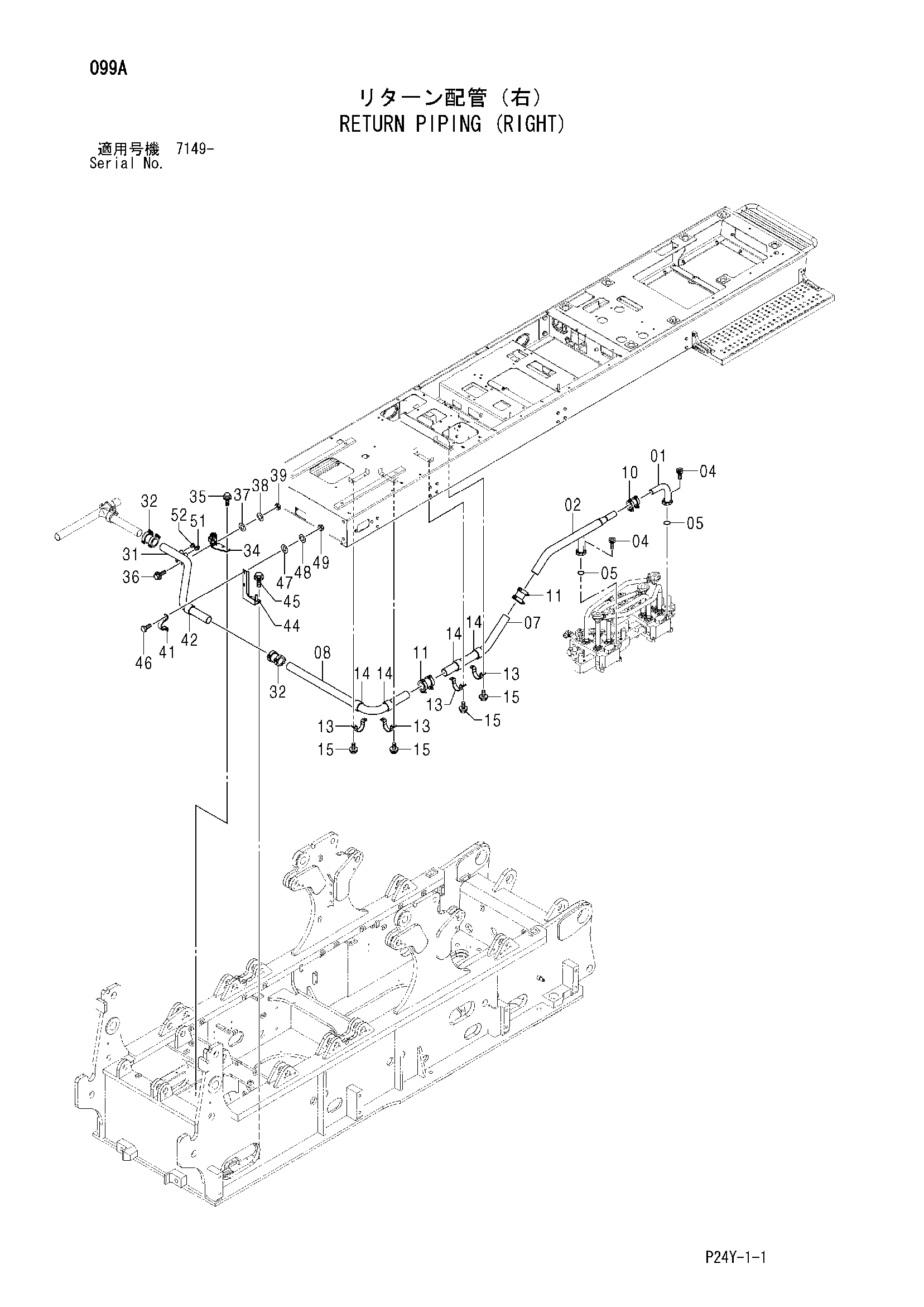

Заводская схема «Обратные трубопроводы (правый)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741086 | Трубка | 1 |
| 02 | 8093056 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 07 | 3101134 | Трубка | 1 |
| 08 | 3101135 | Трубка | 1 |
| 10 | 4069801 | Муфта | 1 |
| 10A | 4196259 | Уплотнение кольцо | 2 |
| 11 | 4067833 | Муфта | 2 |
| 11A | 4196261 | Уплотнение кольцо | 2 |
| 13 | 4000909 | Хомут трубки | 4 |
| 14 | 4343144 | Втулка | 4 |
| 15 | J271035 | Болт с шайбой | 8 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 31 | 8097927 | Трубка | 1 |
| 32 | 4067833 | Муфта | 2 |
| 32A | 4196261 | Уплотнение кольцо | 2 |
| 34 | 8094860 | Кронштейн | 1 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | A590110 | Плоская шайба | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 39 | J950010 | Гайка | 2 |
| 41 | 4000909 | Хомут трубки | 1 |
| 42 | 4343144 | Втулка | 1 |
| 44 | 8097928 | Кронштейн | 1 |
| 45 | J271025 | Болт с шайбой | 3 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J901030 | Болт | 2 |
| 47 | A590110 | Плоская шайба | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 49 | J950010 | Гайка | 2 |
| 51 | A853144 | Адаптер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | A885004 | Пробка | 1 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
