Муфта детали — HITACHI SCX700-2

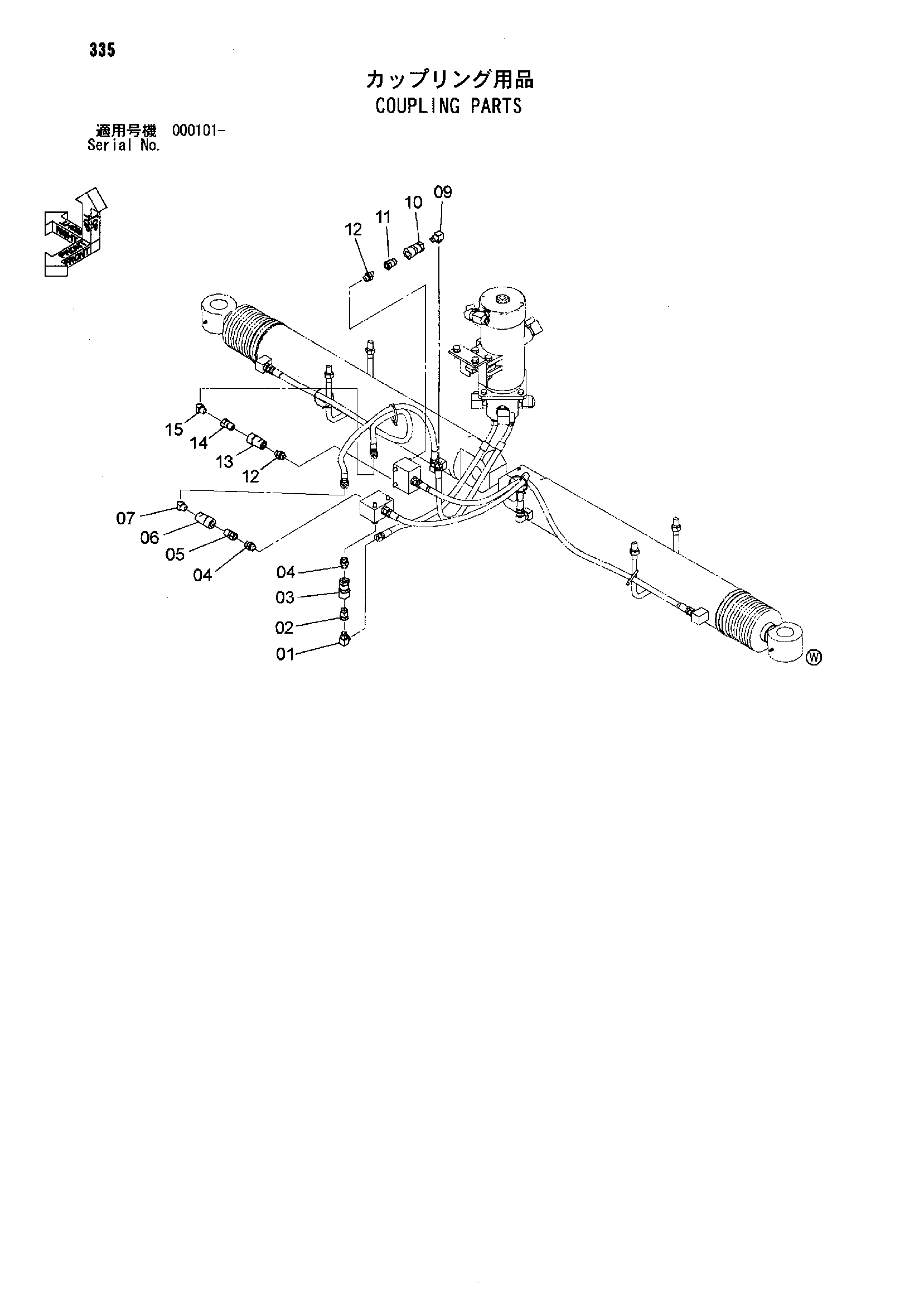

Заводская схема «Муфта детали» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154658 | Угловой штуцер | 1 |
| 02 | 4102801 | Самоуплотняющееся соединение | 1 |
| 03 | 4102800 | Самоуплотняющееся соединение | 1 |
| 04 | 4217207 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4033129 | Самоуплотняющееся соединение | 1 |
| 05A | 4048090 | Пылезащитный колпачок | 1 |
| 06 | 4033130 | Самоуплотняющееся соединение | 1 |
| 06A | 4048091 | Пылезащитный колпачок | 1 |
| 07 | 4182658 | Угловой штуцер | 1 |
| 09 | 4154658 | Угловой штуцер | 1 |
| 10 | 4102800 | Самоуплотняющееся соединение | 1 |
| 11 | 4102801 | Самоуплотняющееся соединение | 1 |
| 12 | 4217207 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4033130 | Самоуплотняющееся соединение | 1 |
| 13A | 4048091 | Пылезащитный колпачок | 1 |
| 14 | 4033129 | Самоуплотняющееся соединение | 1 |
| 14A | 4048090 | Пылезащитный колпачок | 1 |
| 15 | 4182658 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
