Башенный анемометер — HITACHI SCX700-2

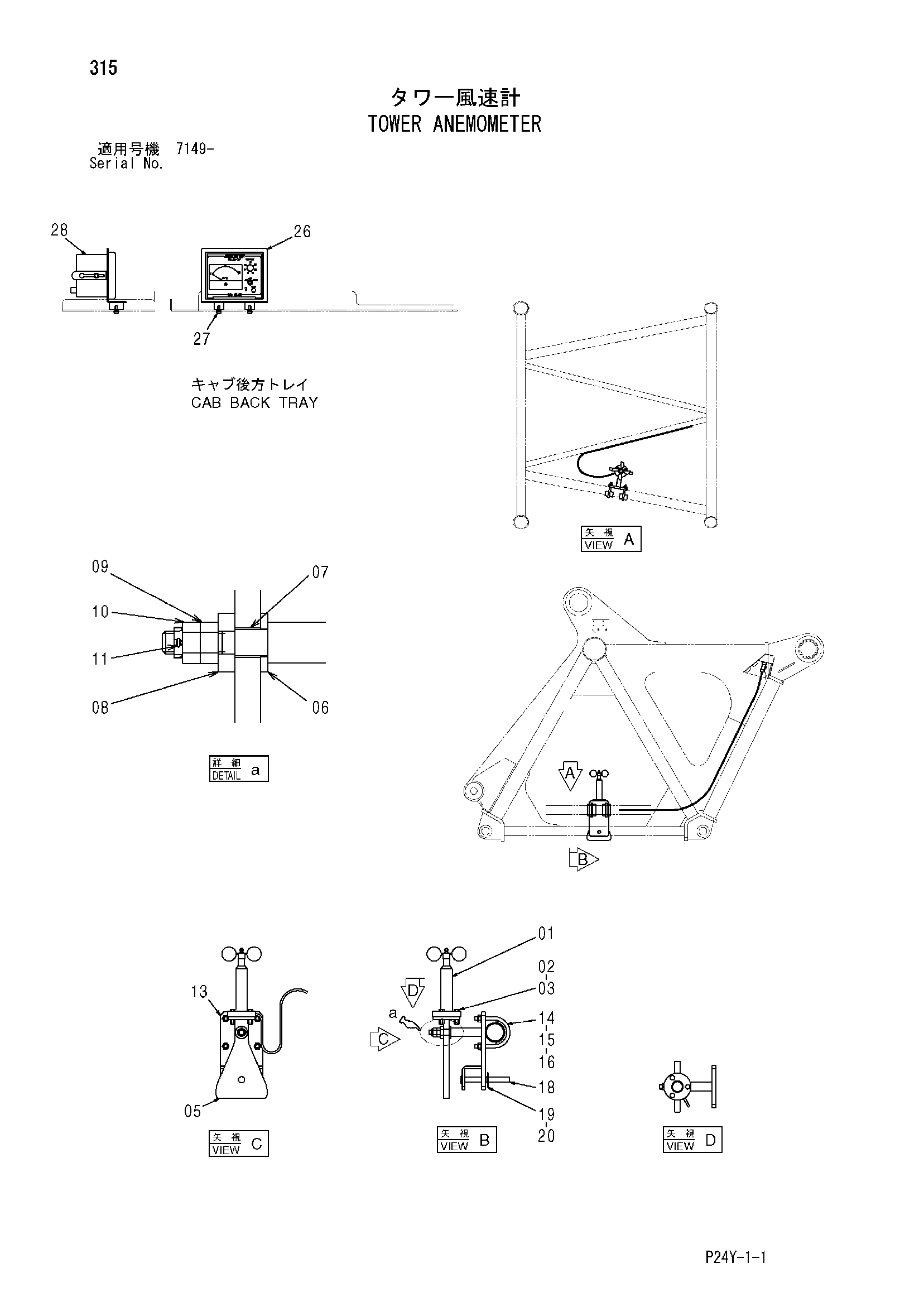

Заводская схема «Башенный анемометер» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093077 | Анемометер | 1 |
| 02 | J950008 | Гайка | 6 |
| 03 | J900840 | Болт | 3 |
| 05 | 9749547 | Груз | 1 |
| 06 | 4087197 | Шайба | 1 |
| 07 | 4080993 | Втулка | 1 |
| 08 | 4249532 | Проставка | 1 |
| 09 | J952014 | Гайка | 1 |
| 10 | M631416 | Корончатая гайка | 1 |
| 11 | A763028 | Шплинт | 1 |
| 13 | 8073680 | Кронштейн | 1 |
| 14 | 9738092 | U-образный болт | 2 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | M660010 | U-образная гайка | 4 |
| 18 | 4401672 | Палец | 1 |
| 19 | 4022701 | Стопорный палец | 1 |
| 20 | A590116 | Плоская шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 4 |
| 26 | 9761659 | Стойка | 1 |
| 27 | J460616 | Винт с шайбой | 2 |
| 28 | 4621940 | Индикатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
