Бридле — HITACHI SCX700-2

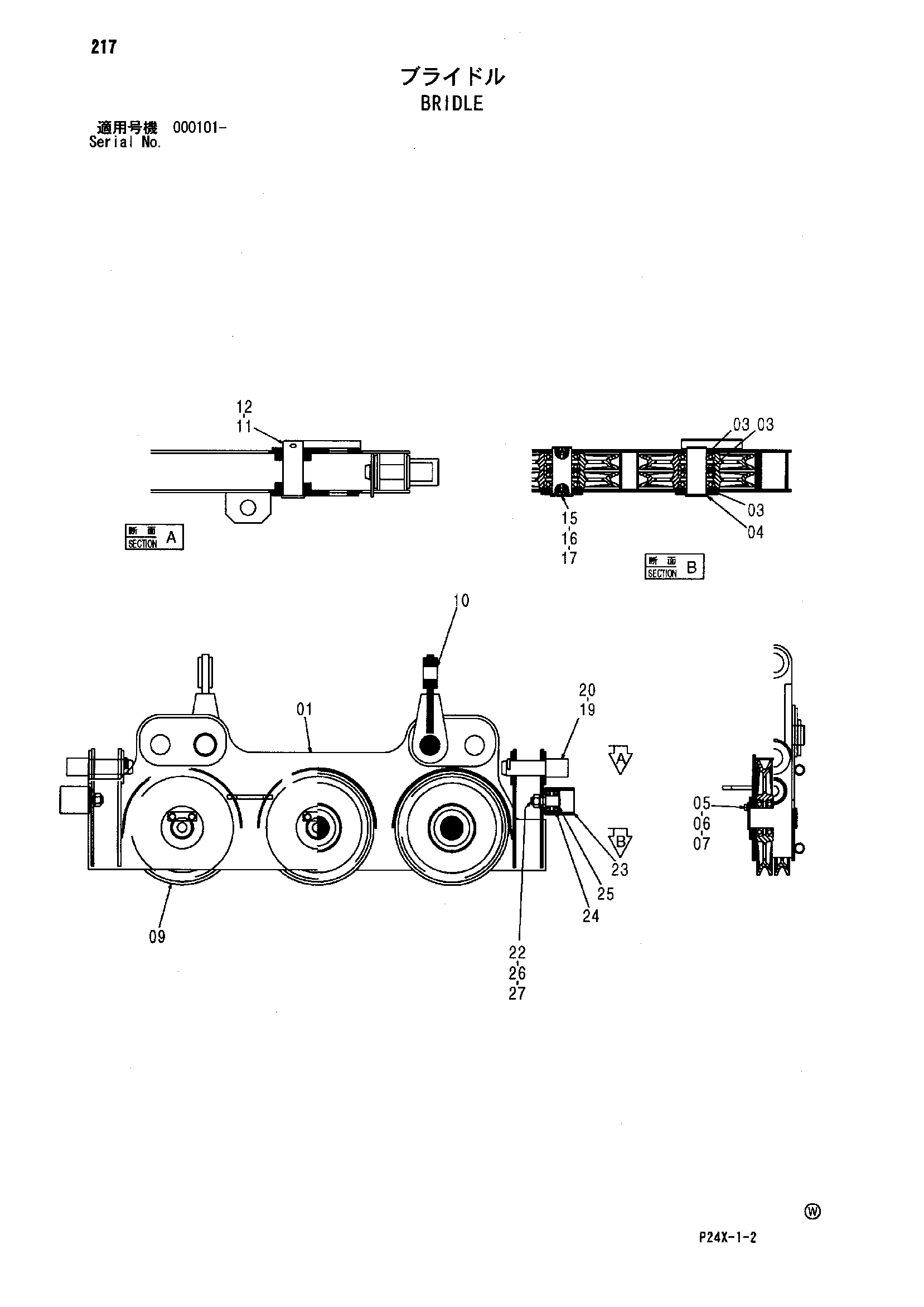

Заводская схема «Бридле» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7032484 | Бридле | 1 |
| 03 | 491873 | Проставка | 9 |
| 04 | 4624816 | Палец | 3 |
| 05 | X4246 | Стопорная пластина | 3 |
| 06 | J901225 | Болт | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 09 | 4431064 | Канатный блок | 6 |
| 10 | 8097798 | Тяга | 2 |
| 11 | 4624828 | Палец | 2 |
| 12 | A761000 | Шплинт | 2 |
| 15 | J75481 | Пресс-маслёнка | 6 |
| 16 | 4130686 | Втулка | 6 |
| 17 | 4105912 | Колпачок | 6 |
| 19 | 4625022 | Палец | 2 |
| 20 | 3002554 | Стопорный палец | 2 |
| 22 | 4361217 | Палец | 2 |
| 23 | 3075283 | Каток направляющая | 2 |
| 24 | 971195 | Шариковый подшипник | 4 |
| 25 | 991342 | Стопорное кольцо | 2 |
| 26 | M660024 | U-образная гайка | 2 |
| 27 | A590124 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
