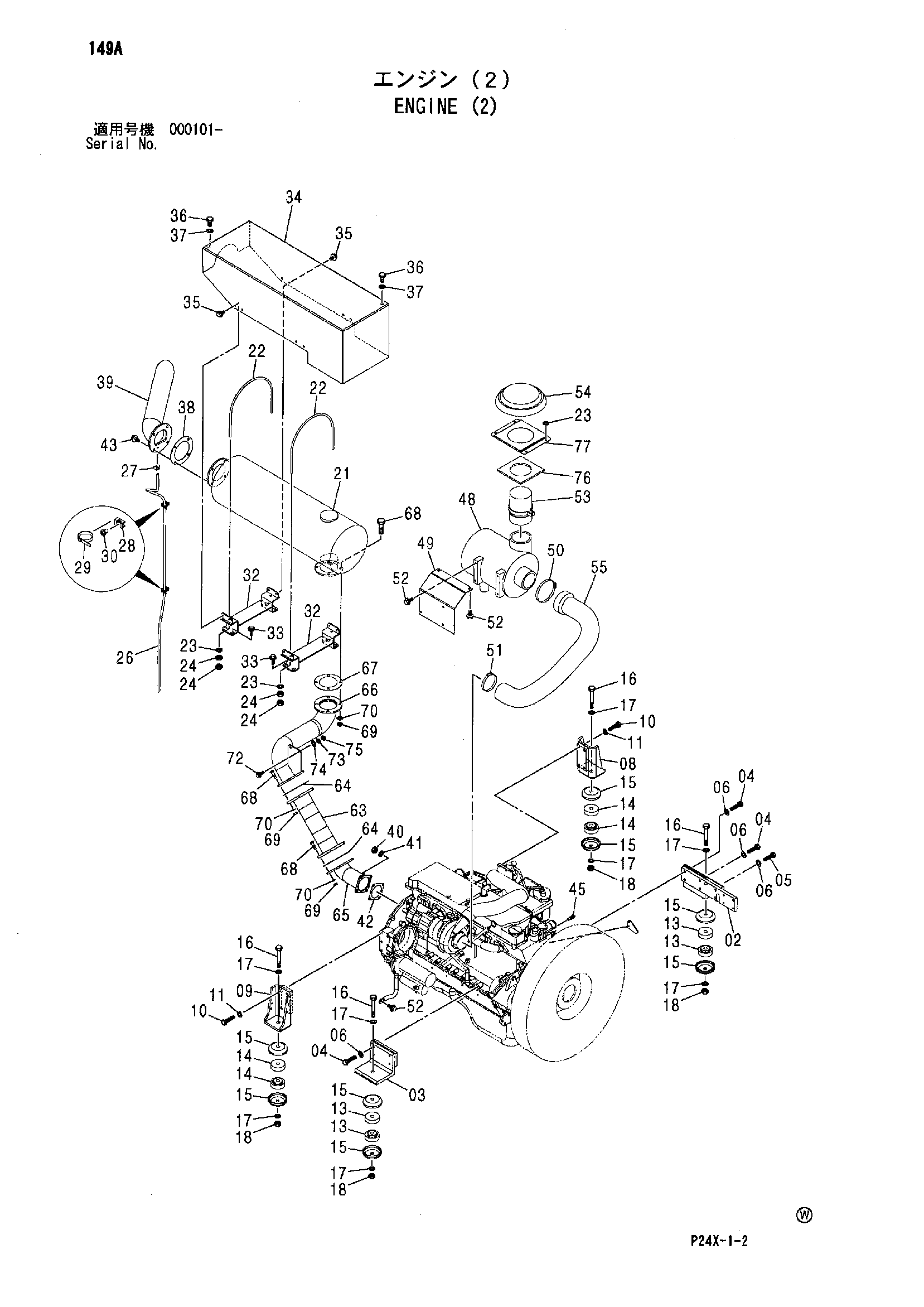

Двигатель (2) — HITACHI SCX700-2

Заводская схема «Двигатель (2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8091314	Кронштейн	1
03	8080785	Кронштейн	1
04	J901055	Болт	8
05	J901035	Болт	2
06	J222010	Шайба	10
08	8088994	Кронштейн	1
09	7038769	Кронштейн	1
10	J901260	Болт	8
11	J222012	Шайба	8
13	4188649	Резиновая прокладка	4
14	4256314	Резиновая прокладка	4
15	4189018	Ограничитель	8
16	J921806	Болт	4
17	J222018	Шайба	8
18	J950018	Гайка	4
21	4203731	Глушитель	1
22	3098710	U-образный болт	2
23	A590110	Плоская шайба	8
24	J950010	Гайка	8
26	3100224	Трубка	1
27	4508575	Хомут шланга	1
28	3100176	Саддле	2
29	4055311	Ленточный зажим	2
30	M430608	Поддон головка винт	2
32	8093537	Кронштейн	2
33	J271025	Болт с шайбой	8
33A	J901025	Болт	1
33B	J222010	Шайба	1
34	7046547	Крышка	1
35	J271016	Болт с шайбой	8
35A	J901016	Болт	1
35B	J222010	Шайба	1
36	J901625	Болт	2
37	A590116	Плоская шайба	2
38	4619417	Прокладка	1
39	7047241	Выпускная труба	1
40	M521008	Гайка	4
41	A590910	Пружинная шайба	4
42	4368562	Прокладка	1
43	J271230	Болт с шайбой	4
43A	J901230	Болт	1
43B	J222012	Плоская шайба	1
45	4257129	Блок	1
48	4315784	Фильтр воздушный	1
49	8098325	Кронштейн	1
50	4512716	Хомут шланга	1
51	4507397	Хомут шланга	1
52	J271020	Болт с шайбой	6
52A	J901020	Болт	1
52B	J222010	Шайба	1
53	4315785	Трубка	1
54	4188251	Колпачок	1
55	3096519	Воздушный шланг	1
63	8092565	Трубка фрекс.	1
64	4624747	Прокладка выпускной	2
65	8098198	Выпускная труба	1
66	8098197	Выпускная труба	1
67	4619426	Прокладка	1
68	J901240	Болт	12
69	J950012	Гайка	12
70	A590912	Пружинная шайба	12
72	J271030	Болт с шайбой	2
72A	J901030	Болт	1
72B	J222010	Шайба	1
73	A590910	Пружинная шайба	2
74	A590110	Плоская шайба	2
75	J950010	Гайка	2
76	4626635	Резиновая прокладка	1
77	4626622	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
