Башенный гусёк стрелы (верхний) — HITACHI SCX700-2

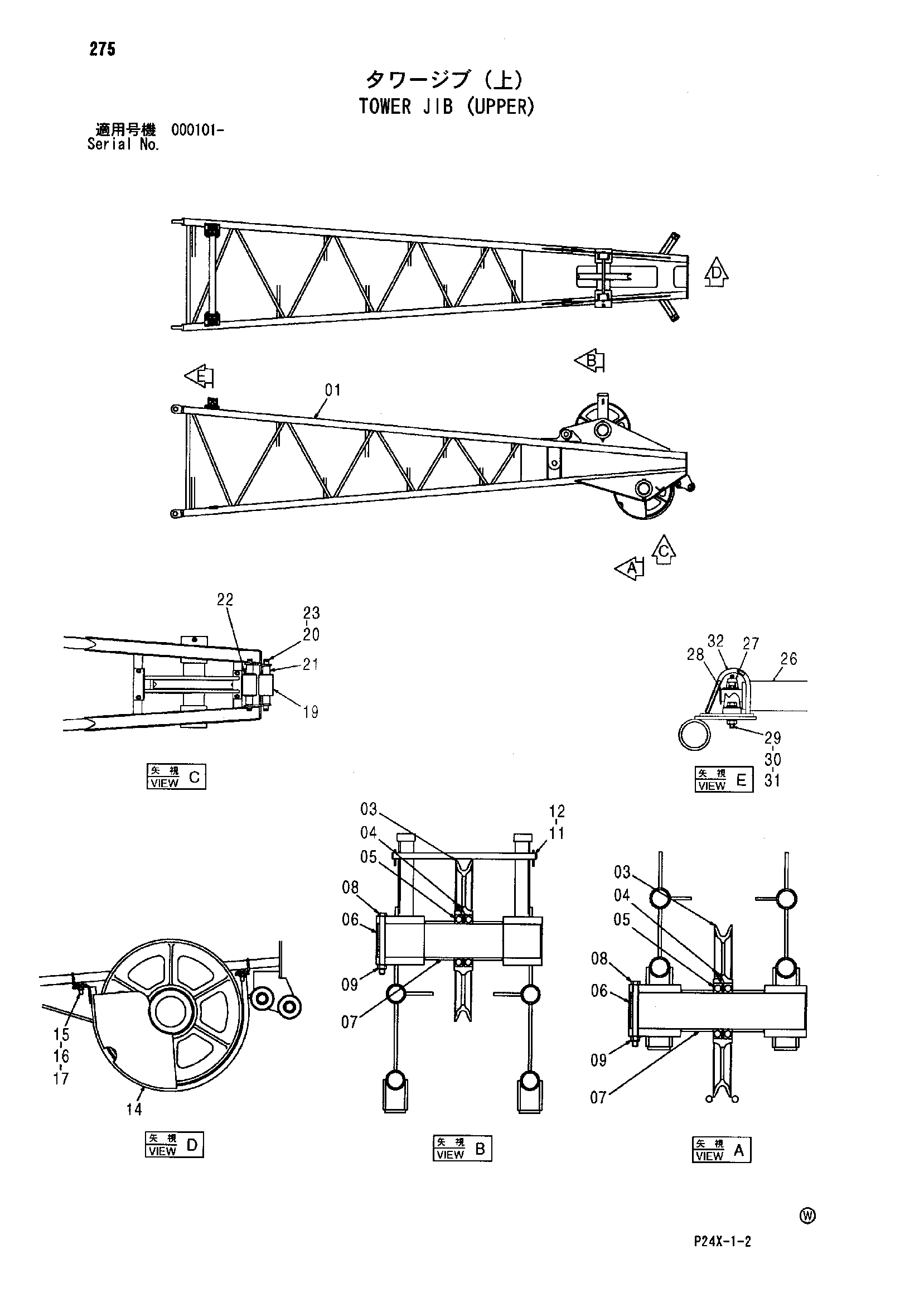

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009824 | Гусёк стрелы TOP | 1 |
| 03 | 2052018 | Канатный блок | 2 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | 4162527 | Шариковый подшипник | 4 |
| 06 | 4630551 | Мост | 2 |
| 07 | 4253733 | Проставка | 4 |
| 08 | J901614 | Болт | 2 |
| 09 | M660016 | U-образная гайка | 2 |
| 11 | 4630552 | Палец | 1 |
| 12 | A765040 | Шплинт | 2 |
| 14 | 8099005 | Защитный кожух | 1 |
| 15 | J901235 | Болт | 4 |
| 16 | M660012 | U-образная гайка | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 19 | 4630559 | Ролик | 2 |
| 20 | 4630555 | Палец | 2 |
| 21 | 4630561 | Проставка | 4 |
| 22 | A590130 | Плоская шайба | 2 |
| 23 | A768050 | Шплинт | 4 |
| 26 | 9761741 | Ролик | 1 |
| 27 | 4610814 | Подшипник. блок | 2 |
| 28 | 942517 | Стопорное кольцо | 2 |
| 29 | J901045 | Болт | 4 |
| 30 | M660010 | U-образная гайка | 4 |
| 31 | A590110 | Плоская шайба | 8 |
| 32 | 8096409 | Кронштейн каток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
