Насос блок — HITACHI SCX700-2

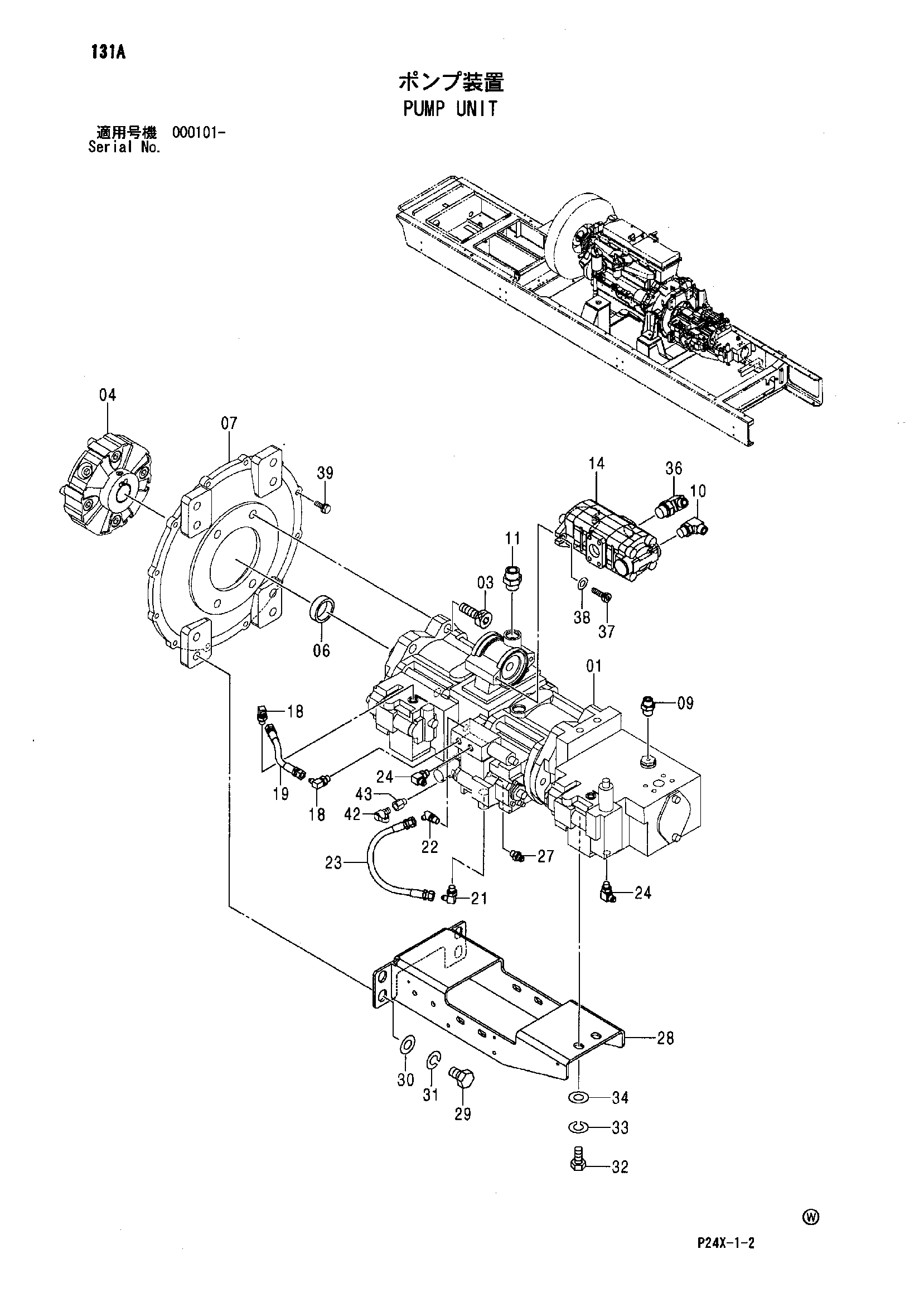

Заводская схема «Насос блок» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4623293 | Поршневой насос | 1 |
| 03 | J782060 | Болт с внутренним шестигранником | 4 |
| 04 | 4624935 | Муфта | 1 |
| 06 | 4626612 | Проставка | 1 |
| 07 | 2051619 | Фланец | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4605359 | Шестерённый насос | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4609198 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4248680 | Шланг | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852123 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 2050550 | Опора | 1 |
| 29 | J922035 | Болт | 4 |
| 30 | A590120 | Плоская шайба | 4 |
| 31 | J257220 | Пружинная шайба | 4 |
| 32 | J921630 | Болт | 2 |
| 33 | A590916 | Пружинная шайба | 2 |
| 34 | A590116 | Плоская шайба | 2 |
| 36 | A853364 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | J781035 | Болт с внутренним шестигранником | 2 |
| 38 | A590110 | Плоская шайба | 2 |
| 39 | J271030 | Болт с шайбой | 12 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4621434 | Самоуплотняющееся соединение | 1 |
| 43 | 4138898 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
