Удлинитель беам — HITACHI SCX700-2

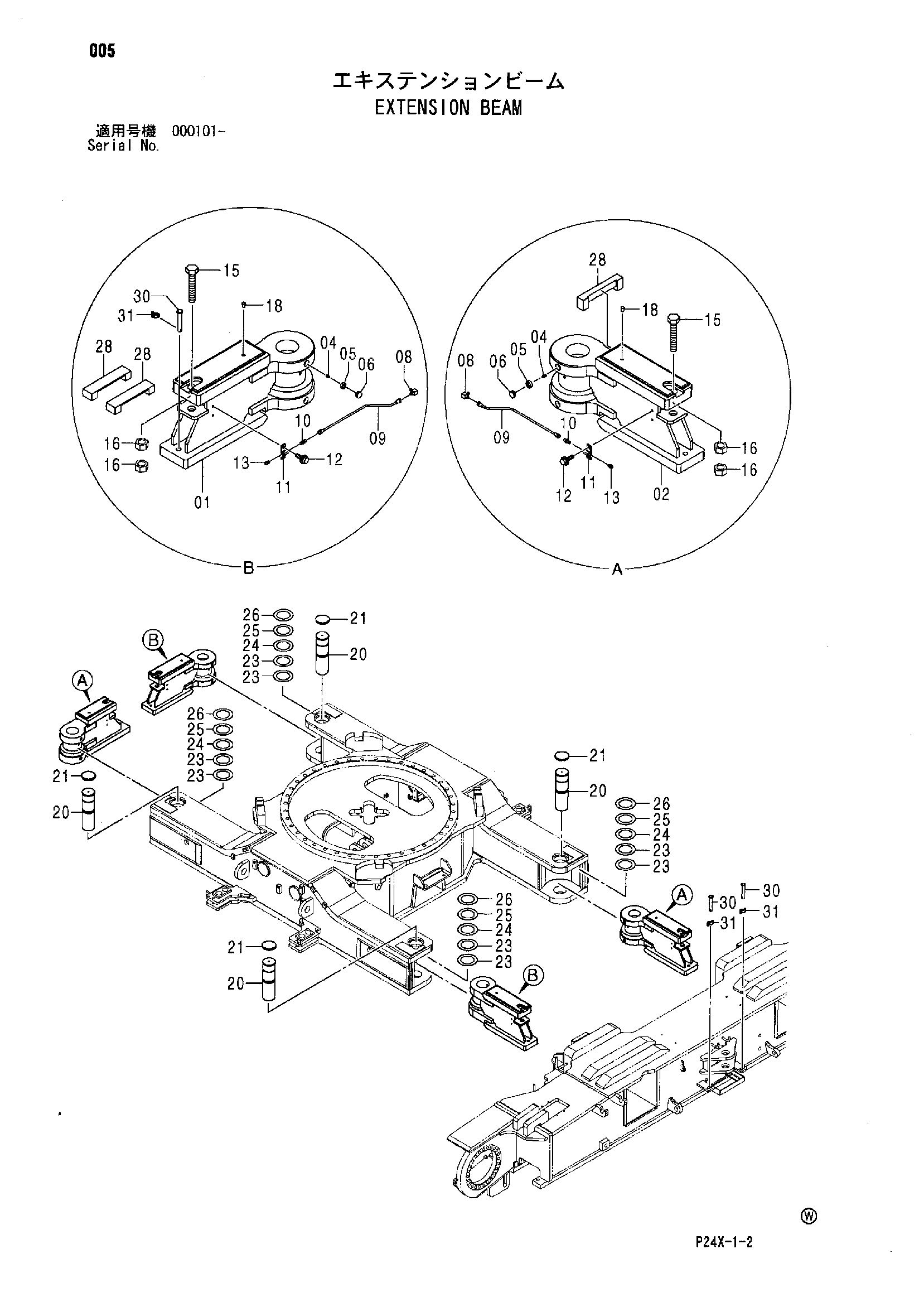

Заводская схема «Удлинитель беам» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9242924 | Удлинитель беам | 1 | |
| 01 | 6023114 | Беам удлинитель | 2 |
| 02 | 6023115 | Беам удлинитель | 2 |
| 04 | J75481 | Пресс-маслёнка | 8 |
| 05 | 4130686 | Втулка | 8 |
| 06 | 4105912 | Колпачок | 8 |
| 08 | 4097666 | Угловой штуцер | 4 |
| 09 | 4626248 | Трубка | 4 |
| 10 | 4119986 | Адаптер | 4 |
| 11 | 9752567 | Разъём | 4 |
| 12 | J271025 | Болт с шайбой | 8 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J75482 | Пресс-маслёнка | 4 |
| 15 | 3100128 | Болт | 4 |
| 16 | J950036 | Гайка | 8 |
| 18 | 428028 | Пробка | 4 |
| 20 | 4625792 | Палец | 4 |
| 21 | 4609216 | Колпачок | 4 |
| 23 | 4609217 | Проставка 0.8mm | 8 |
| 24 | 4609219 | Проставка 1.2mm | 4 |
| 25 | 4609220 | Проставка 2.3mm | 4 |
| 26 | 4609222 | Проставка 3.2mm | 4 |
| 28 | 4609322 | Пластина | 4 |
| 30 | 4625793 | Палец | 4 |
| 31 | 947404 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
