Левый хоусе (2) — HITACHI SCX700-2

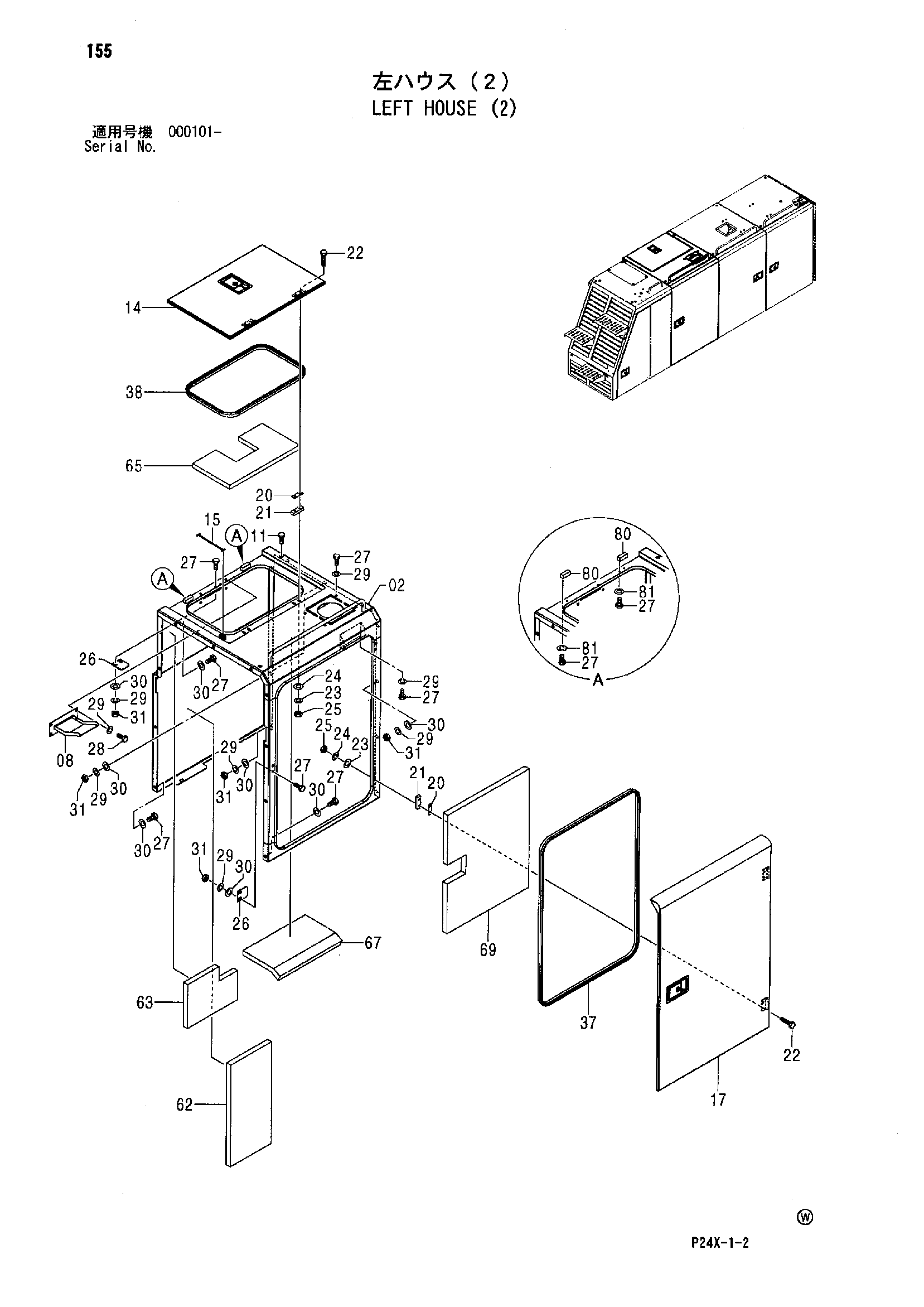

Заводская схема «Левый хоусе (2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5009693 | Левый хоусе | 1 |
| 08 | 8098292 | Направляющая | 1 |
| 11 | J921625 | Болт | 2 |
| 14 | 7047269 | Рооф | 1 |
| 15 | 9763411 | Рычаг | 1 |
| 17 | 7044880 | Дверь | 1 |
| 20 | 3100040 | Стопорная пластина | 4 |
| 21 | 3100042 | Пластина | 4 |
| 22 | J900840 | Болт | 8 |
| 23 | A590908 | Пружинная шайба | 8 |
| 24 | 3100044 | Пластина | 8 |
| 25 | J950008 | Гайка | 8 |
| 26 | 3100041 | Пластина | 2 |
| 27 | J921025 | Болт | 25 |
| 28 | J921016 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 25 |
| 30 | J217083 | Шайба | 26 |
| 31 | J950010 | Гайка | 15 |
| 37 | 4609144 | Трим спонге | 1 |
| 38 | 4626967 | Трим спонге | 1 |
| 62 | 4626900 | Изолятор | 1 |
| 63 | 4626901 | Изолятор | 1 |
| 65 | 4626898 | Изолятор | 1 |
| 67 | 4626899 | Изолятор | 1 |
| 69 | 4609971 | Изолятор | 1 |
| 80 | 9746532 | Седло винта | 2 |
| 81 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
