Электрооборудование (кабина)(1) — HITACHI SCX700-2

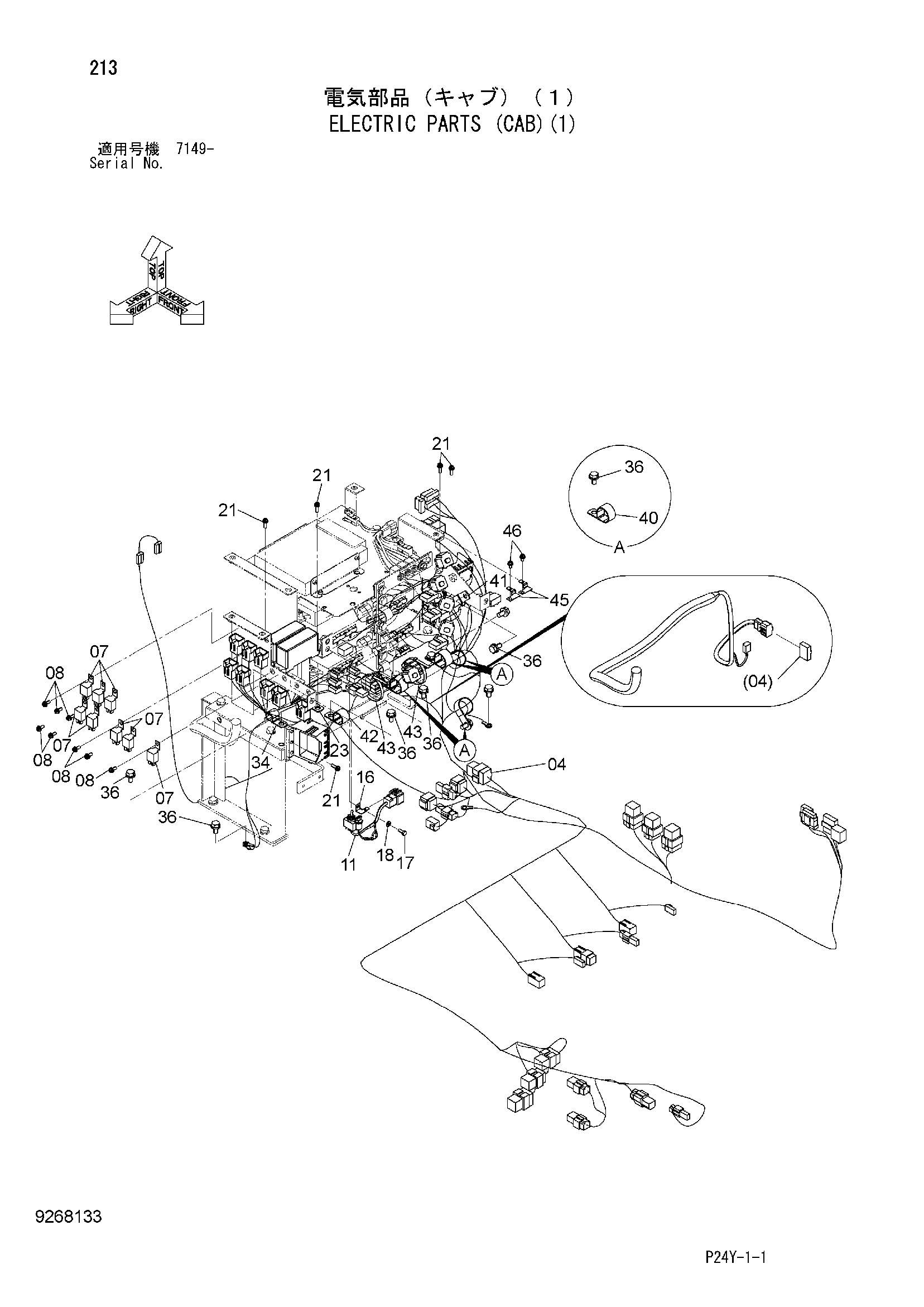

Заводская схема «Электрооборудование (кабина)(1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4654621 | Жгут проводов | 1 |
| 07 | 4414207 | Реле | 8 |
| 08 | J460616 | Винт с шайбой | 8 |
| 11 | 4638567 | Выключатель | 1 |
| 16 | 4252767 | Кронштейн | 1 |
| 17 | J900616 | Болт | 1 |
| 18 | A590106 | Плоская шайба | 1 |
| 21 | J460620 | Винт с шайбой | 10 |
| 23 | 4190263 | Зажим | 1 |
| 34 | 4190274 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 10 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 40 | 4190264 | Зажим | 4 |
| 41 | 4190265 | Зажим | 1 |
| 42 | 4192035 | Зажим | 1 |
| 43 | 4055312 | Ленточный зажим | 2 |
| 45 | 4252766 | Кронштейн | 2 |
| 46 | J260612 | Болт с шайбой | 2 |
| 46A | J900612 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
