Трубопроводы фильтр — HITACHI SCX700-2

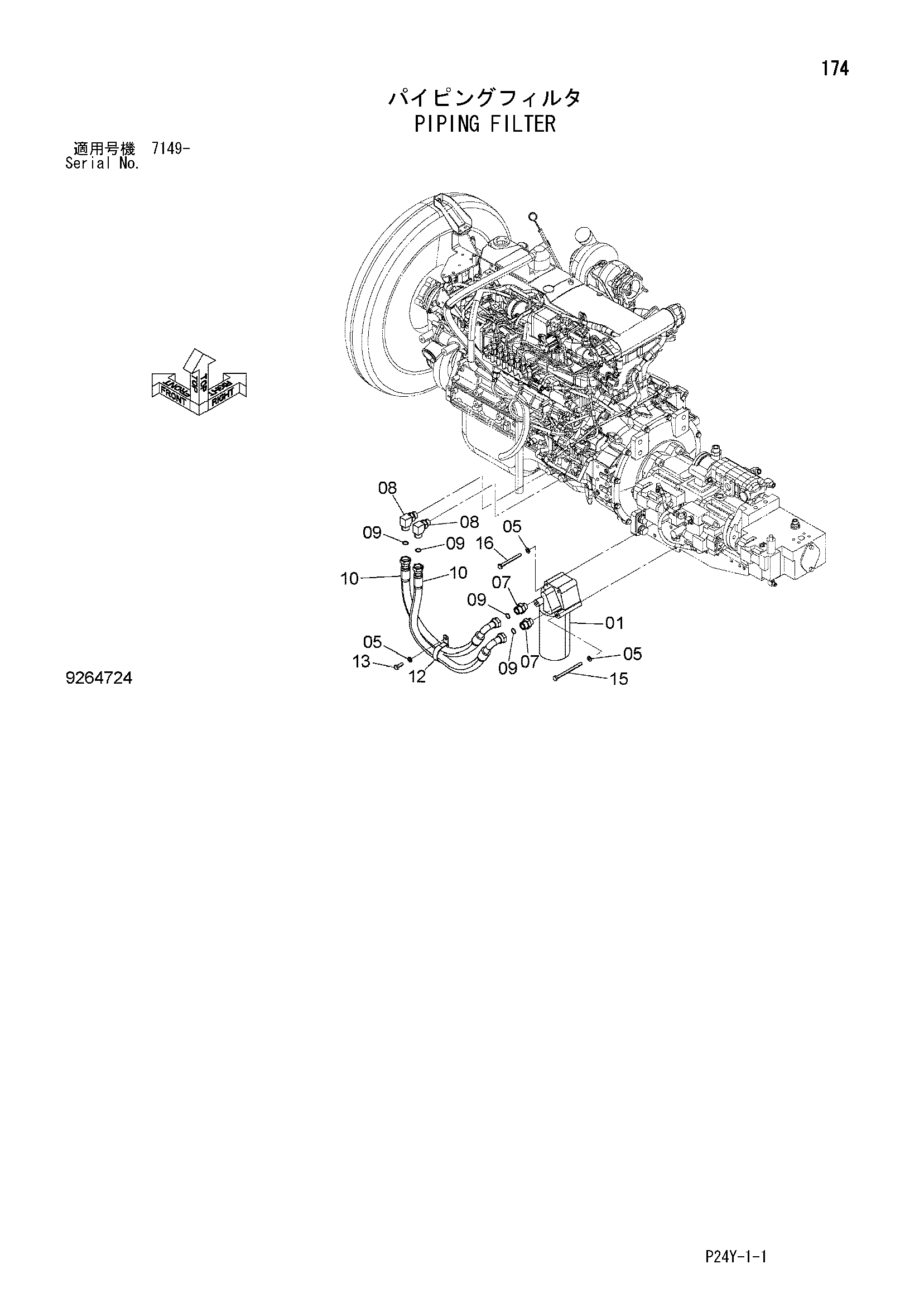

Заводская схема «Трубопроводы фильтр» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4485262 | Масляный фильтр | 1 |
| 01A | 4658521 | Масляный фильтр | 1 |
| 05 | A590110 | Плоская шайба | 5 |
| 07 | 4473871 | Адаптер | 2 |
| 07A | 4153103 | Уплотнительное кольцо | 1 |
| 08 | 4473870 | Угловой штуцер | 2 |
| 08A | 4153103 | Уплотнительное кольцо | 1 |
| 09 | 4430912 | Уплотнительное кольцо | 4 |
| 10 | 9765820 | Шланг в сборе | 2 |
| 10A | 4650799 | Шланг | 1 |
| 10B | 4446406 | Защитный кожух | 1 |
| 12 | 4193816 | Зажим | 1 |
| 13 | J901030 | Болт | 1 |
| 15 | J901008 | Болт | 2 |
| 16 | J901002 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
