20T крюк — HITACHI SCX700-2

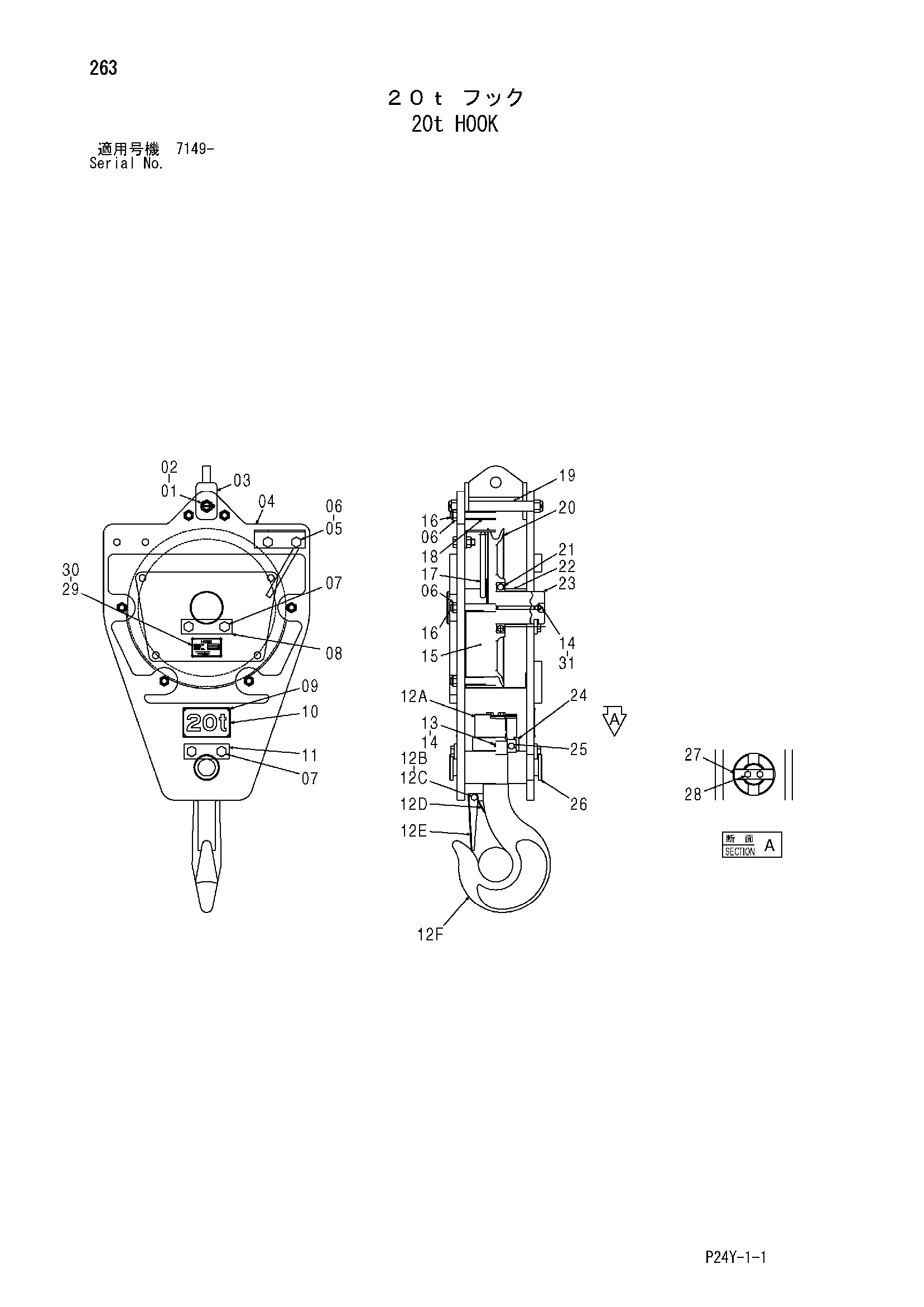

Заводская схема «20T крюк» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9246576 | Крюк 20t | 1 | |
| 01 | 4152661 | Корончатая гайка | 2 |
| 02 | A765050 | Шплинт | 2 |
| 03 | 9763695 | Тяга | 1 |
| 04 | 7047565 | Пластина подвес | 2 |
| 05 | J922060 | Болт | 4 |
| 06 | M660020 | U-образная гайка | 16 |
| 07 | J922035 | Болт | 8 |
| 08 | 4607507 | Стопорная пластина | 2 |
| 09 | M492964 | Приводной винт | 8 |
| 10 | 4661122 | Информационная табличка | 2 |
| 11 | 4607506 | Стопорная пластина | 2 |
| 12 | 9261600 | Крюк | 1 |
| 12A | 4630062 | Гайка роунд | 1 |
| 12B | J901270 | Болт | 1 |
| 12C | M660012 | U-образная гайка | 1 |
| 12D | 4651562 | Пружина торсион | 1 |
| 12E | 4651564 | Ограничитель | 1 |
| 12F | 3107631 | Крюк | 1 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4614920 | Колпачок | 2 |
| 15 | 9763748 | Направляющая | 1 |
| 16 | 4630066 | Шток | 6 |
| 17 | 8098950 | Защитный кожух | 1 |
| 18 | 4630065 | Проставка | 2 |
| 19 | 4630067 | Шток винт | 1 |
| 20 | 2051674 | Канатный блок | 1 |
| 21 | 4162527 | Шариковый подшипник | 2 |
| 22 | 4630068 | Проставка | 2 |
| 23 | 4630069 | Палец | 1 |
| 24 | 4630070 | Фиксатор | 1 |
| 25 | 4630071 | Шариковый подшипник | 1 |
| 26 | 3103908 | Труннион | 1 |
| 27 | 4612198 | Штанга | 1 |
| 28 | J921225 | Болт | 2 |
| 29 | 4607540 | Информационная табличка | 1 |
| 30 | M492564 | Приводной винт | 4 |
| 31 | J75482 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
