Левый хоусе (1) — HITACHI SCX700-2

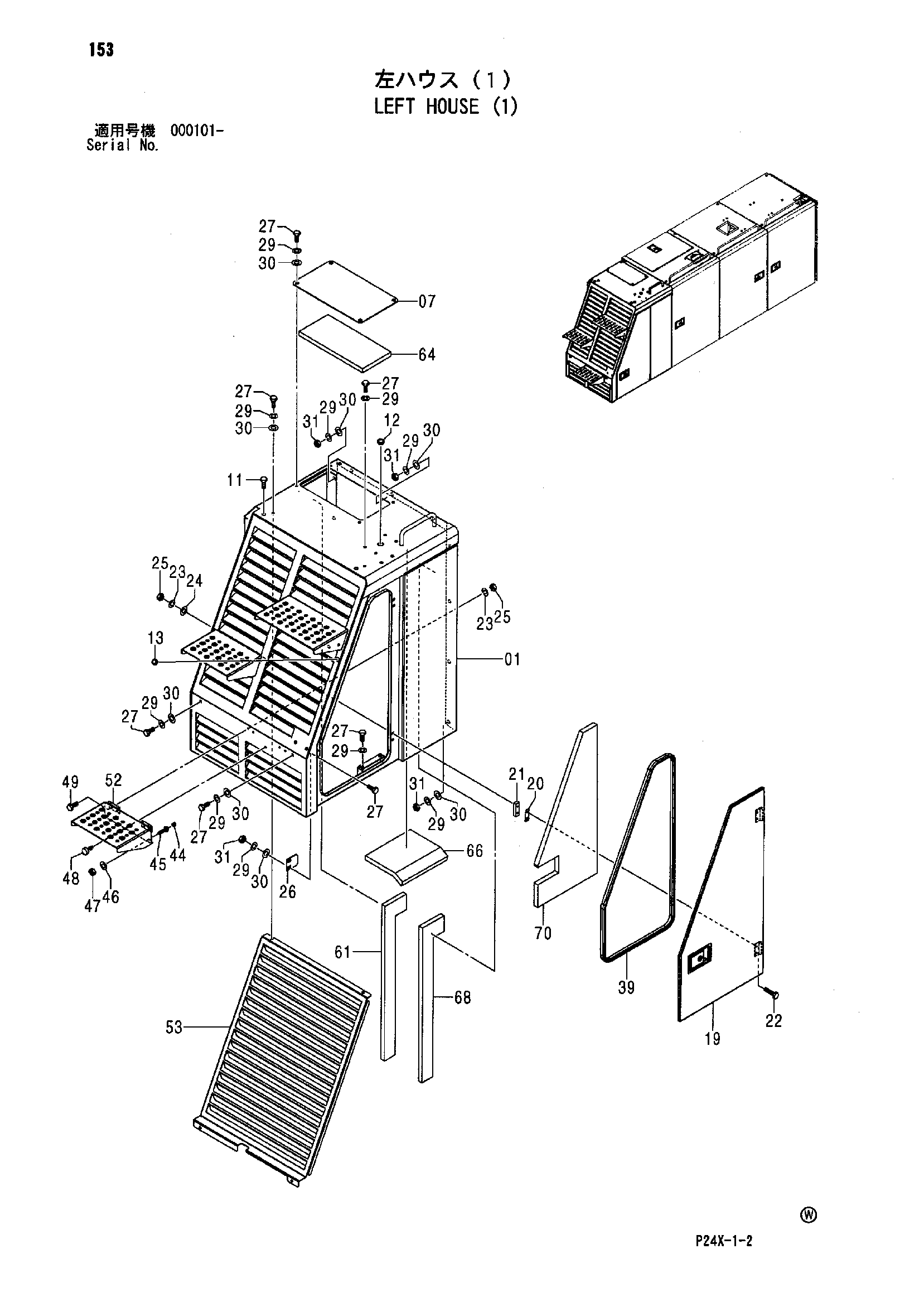

Заводская схема «Левый хоусе (1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009567 | Левый хоусе | 1 |
| 07 | 4626892 | Крышка | 1 |
| 11 | J921625 | Болт | 3 |
| 12 | 4176394 | Резиновая втулка | 1 |
| 13 | 4160361 | Резиновая втулка | 1 |
| 19 | 7044869 | Дверь | 1 |
| 20 | 3100040 | Стопорная пластина | 2 |
| 21 | 3100042 | Пластина | 2 |
| 22 | J900840 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 8 |
| 24 | 3100044 | Пластина | 4 |
| 25 | J950008 | Гайка | 8 |
| 26 | 3100041 | Пластина | 1 |
| 27 | J921025 | Болт | 16 |
| 29 | A590910 | Пружинная шайба | 27 |
| 30 | J217083 | Шайба | 21 |
| 31 | J950010 | Гайка | 13 |
| 39 | 4615208 | Трим спонге | 1 |
| 44 | 4403208 | LEG | 2 |
| 45 | M430416 | Винт | 2 |
| 46 | A590904 | Пружинная шайба | 2 |
| 47 | M500403 | Гайка | 2 |
| 48 | 3098039 | Ручка | 1 |
| 49 | J900820 | Болт | 4 |
| 52 | 8095708 | Ступень | 1 |
| 53 | 7045978 | Крышка | 1 |
| 61 | 4626895 | Изолятор | 1 |
| 64 | 4626896 | Изолятор | 1 |
| 66 | 4626897 | Изолятор | 1 |
| 68 | 4626894 | Изолятор | 1 |
| 70 | 4615951 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
