Стрела ограничитель (кран, башенный) — HITACHI SCX700-2

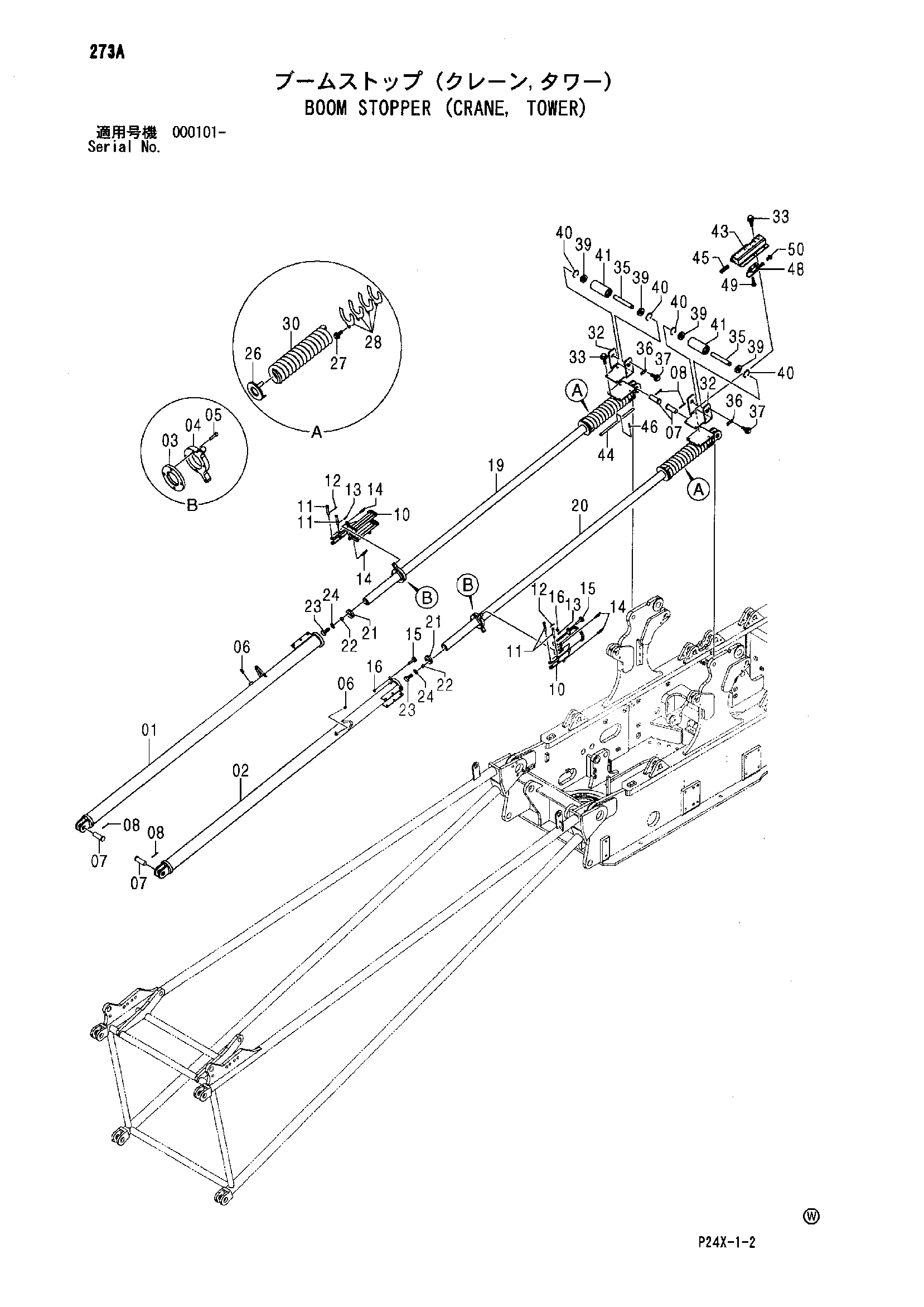

Заводская схема «Стрела ограничитель (кран, башенный)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8097827	Ограничитель наружный	1
02	8097828	Ограничитель наружный	1
03	4624944	Пластина	2
04	4624945	Пластина	2
05	J781040	Болт с внутренним шестигранником	8
06	J75481	Пресс-маслёнка	2
07	3100209	Палец	4
08	A768063	Шплинт	4
10	8097829	Проставка	2
11	4624946	Палец	4
12	A763040	Шплинт	2
13	4022701	Стопорный палец	2
14	M361235	Болт винг	4
15	9763185	Ответная планка	2
16	J950016	Гайка	2
19	8097830	Ограничитель внутренний	1
20	8097831	Ограничитель внутренний	1
21	4624947	Пластина	2
22	446	Проставка	4
23	J921435	Болт	4
24	J222014	Шайба	4
26	9763186	Седло пружины	2
27	J271220	Болт с шайбой	2
27A	J901220	Болт	1
27B	J222012	Шайба	1
28	4624954	Регулировочная шайба 1.6mm	8
30	4624948	Пружина	2
32	4624949	Кронштейн каток	2
33	J271225	Болт с шайбой	8
33A	J901225	Болт	1
33B	J222012	Шайба	1
35	4624950	Палец	2
36	X4245	Стопорная пластина	2
37	J271020	Болт с шайбой	4
37A	J901020	Болт	1
37B	J222010	Шайба	1
39	971195	Шариковый подшипник	4
40	940144	Стопорное кольцо	4
41	4452243	Каток направляющая	2
43	8097832	Кронштейн	1
44	4624951	Шток	1
45	4624952	Пружина	1
46	A766040	Шплинт	1
48	4624953	Выключатель концевой	1
49	M430535	Винт	4
50	M430308	Винт	3
