Верхний стрела — HITACHI SCX700-2

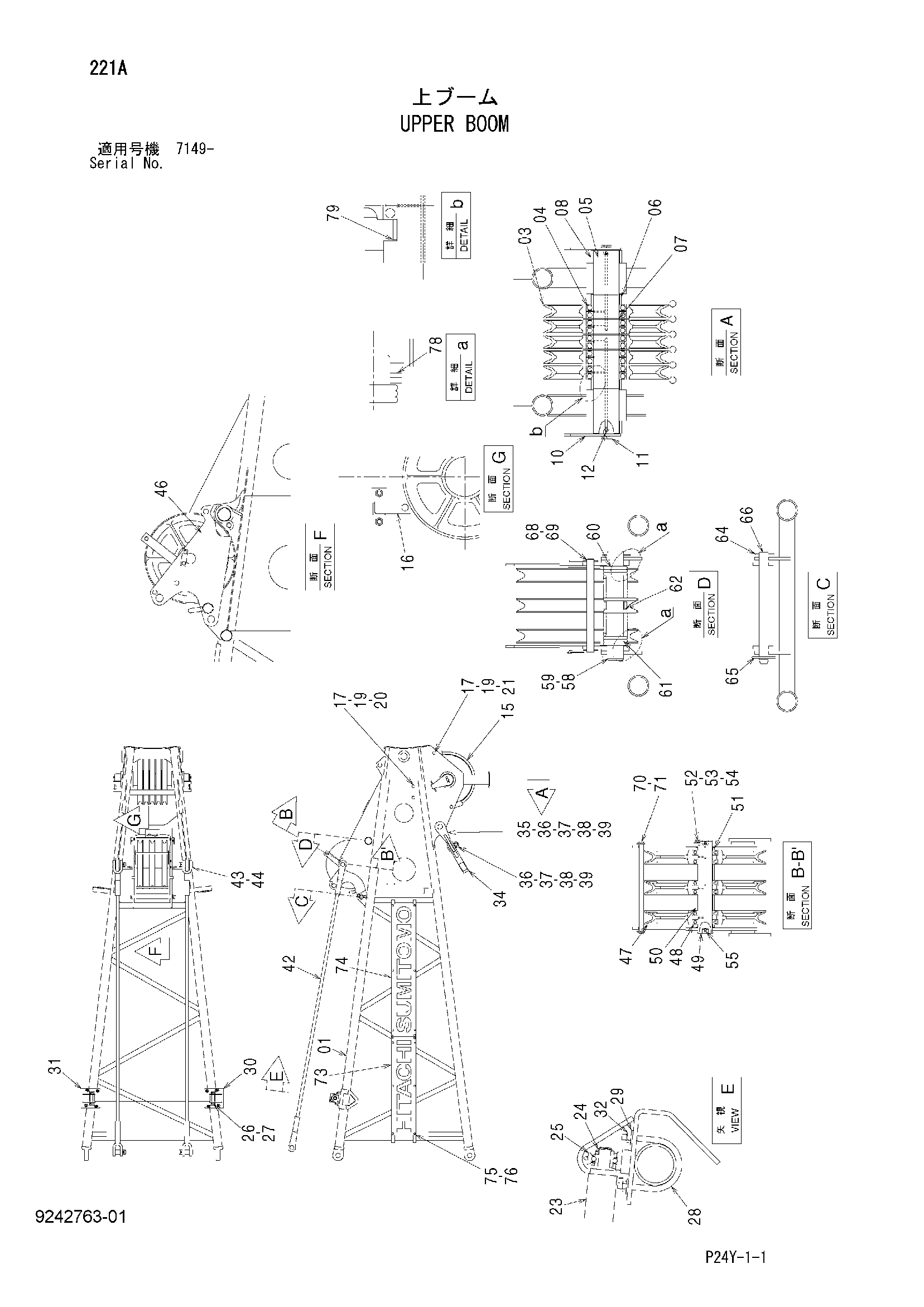

Заводская схема «Верхний стрела» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5009652 | Стрела TOP | 1 |
| 01B | 4648611 | Седло винта | 1 |
| 01C | 9733476 | Седло винта | 2 |
| 03 | 2051674 | Канатный блок | 5 |
| 04 | 4162527 | Шариковый подшипник | 10 |
| 05 | 3103014 | Мост | 1 |
| 06 | 4334662 | Проставка | 2 |
| 07 | 4216854 | Проставка | 4 |
| 08 | 4624744 | Проставка | 2 |
| 10 | 4369747 | Ограничитель | 2 |
| 11 | J271225 | Болт с шайбой | 4 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J75481 | Пресс-маслёнка | 2 |
| 15 | 7047027 | Направляющая каната | 1 |
| 16 | 8065407 | Направляющая каната | 1 |
| 17 | J922050 | Болт | 8 |
| 19 | A590120 | Плоская шайба | 8 |
| 20 | J951020 | Гайка | 8 |
| 21 | M660020 | U-образная гайка | 4 |
| 23 | 9763171 | Ролик | 1 |
| 24 | 942517 | Стопорное кольцо | 2 |
| 25 | 4610814 | Подшипник. блок | 2 |
| 26 | J901230 | Болт | 4 |
| 27 | A590112 | Плоская шайба | 4 |
| 28 | 4332657 | U-образный болт | 4 |
| 29 | 449490 | Плоская шайба | 8 |
| 30 | 8094774 | Кронштейн каток | 1 |
| 31 | 8094775 | Кронштейн каток | 1 |
| 32 | M660012 | U-образная гайка | 8 |
| 34 | 3070315 | Разъём канат | 1 |
| 35 | 8061240 | Тяга | 1 |
| 36 | 4360239 | Палец | 2 |
| 37 | 4137247 | Корончатая гайка | 2 |
| 38 | 4114408 | Шайба | 2 |
| 39 | A766063 | Шплинт | 2 |
| 42 | 8097735 | Канат подвесной | 2 |
| 43 | 4622540 | Палец | 4 |
| 44 | A761063 | Шплинт | 4 |
| 46 | 8067912 | Кронштейн | 1 |
| 47 | 3103000 | Канатный блок | 3 |
| 48 | 971541 | Шариковый подшипник | 6 |
| 49 | 4364162 | Мост | 1 |
| 50 | 4084147 | Проставка | 2 |
| 51 | 4364163 | Проставка | 4 |
| 52 | X4246 | Стопорная пластина | 1 |
| 53 | J901225 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 55 | J75481 | Пресс-маслёнка | 2 |
| 58 | 4364166 | Палец | 1 |
| 59 | A761000 | Шплинт | 2 |
| 60 | 4623248 | Пружина торсион | 1 |
| 61 | 4623249 | Пружина торсион | 1 |
| 62 | 4623253 | Проставка | 1 |
| 64 | A768063 | Шплинт | 1 |
| 65 | 414322 | Стопорный палец | 1 |
| 66 | 4364167 | Палец | 1 |
| 68 | A768045 | Шплинт | 2 |
| 69 | 4364165 | Палец | 1 |
| 70 | 4157542 | Палец | 1 |
| 71 | A765040 | Шплинт | 2 |
| 73 | 3099959 | Информационная табличка | 2 |
| 74 | 3099874 | Информационная табличка | 2 |
| 75 | J901025 | Болт | 24 |
| 76 | M660010 | U-образная гайка | 24 |
| 78 | 4657312 | Регулировочная шайба 1.6mm | 2 |
| 79 | 4657313 | Регулировочная шайба 1.6mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
