Башенный гусёк стрелы быстросъёмное устройство — HITACHI SCX700-2

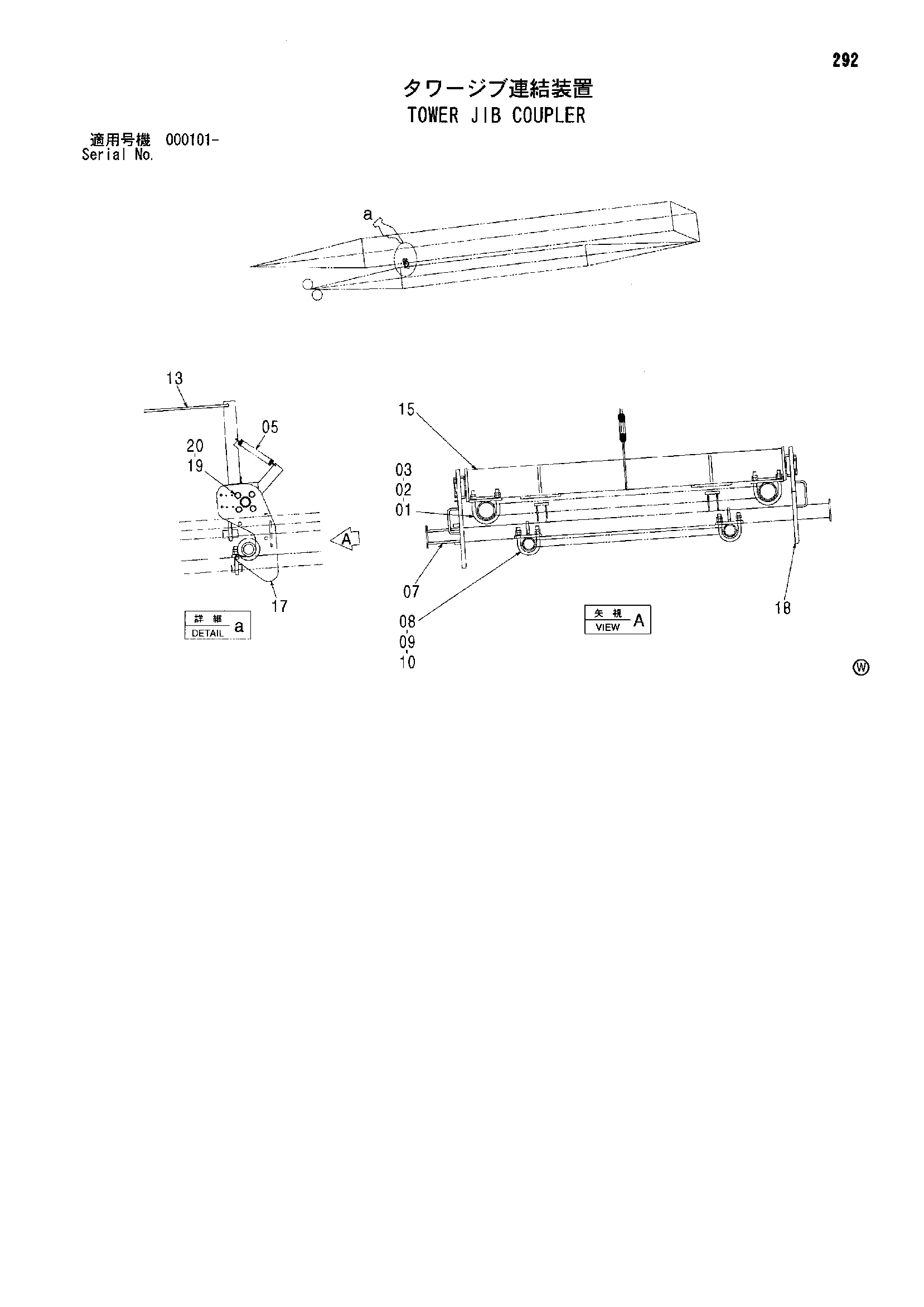

Заводская схема «Башенный гусёк стрелы быстросъёмное устройство» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741055 | U-образный болт | 4 |
| 02 | A590116 | Плоская шайба | 8 |
| 03 | 4623056 | Стопорная гайка | 8 |
| 05 | 439370 | Пружина растяжения | 1 |
| 07 | 7048780 | Кронштейн | 1 |
| 08 | 9722100 | U-образный болт | 4 |
| 09 | A590116 | Плоская шайба | 8 |
| 10 | 4623056 | Стопорная гайка | 8 |
| 13 | 4631993 | Канат | 1 |
| 15 | 7048779 | Кронштейн | 1 |
| 17 | 8101293 | Крюк | 1 |
| 18 | 8101294 | Крюк | 1 |
| 19 | J901640 | Болт | 8 |
| 20 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
