Кран гусёк стрелы ропес — HITACHI SCX700-2

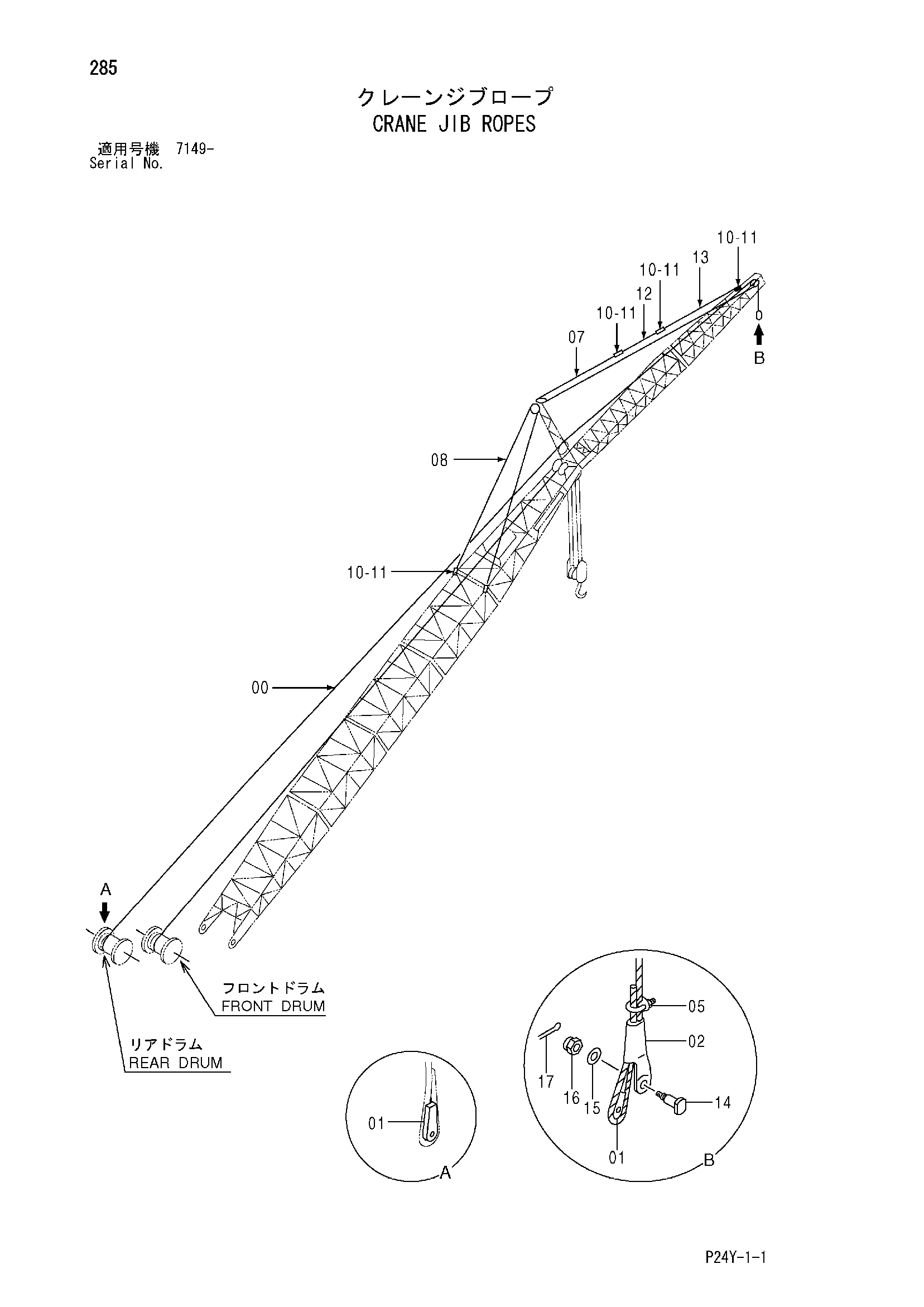

Заводская схема «Кран гусёк стрелы ропес» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610517 | Канат провод 150m | 1 |
| 01 | 4340392 | Ведге | 2 |
| 02 | 3070315 | Разъём канат | 1 |
| 05 | 94-2907 | Зажим канат | 1 |
| 07 | 8031409 | Канат подвесной 18.35m | 1 |
| 08 | 8098150 | Канат подвесной 29.50m | 1 |
| 08 | 8098153 | Канат подвесной 23.75m | 1 |
| 10 | 4169879 | Палец | 7 |
| 11 | A768063 | Шплинт | 7 |
| 12 | 8098152 | Канат подвесной 2.85m | 1 |
| 13 | 8098153 | Канат подвесной 8.45m | 2 |
| 14 | 4360239 | Палец | 1 |
| 15 | 4114408 | Шайба | 1 |
| 16 | 4137247 | Корончатая гайка | 1 |
| 17 | A766063 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
