Укороченный гусёк стрелы — HITACHI SCX700-2

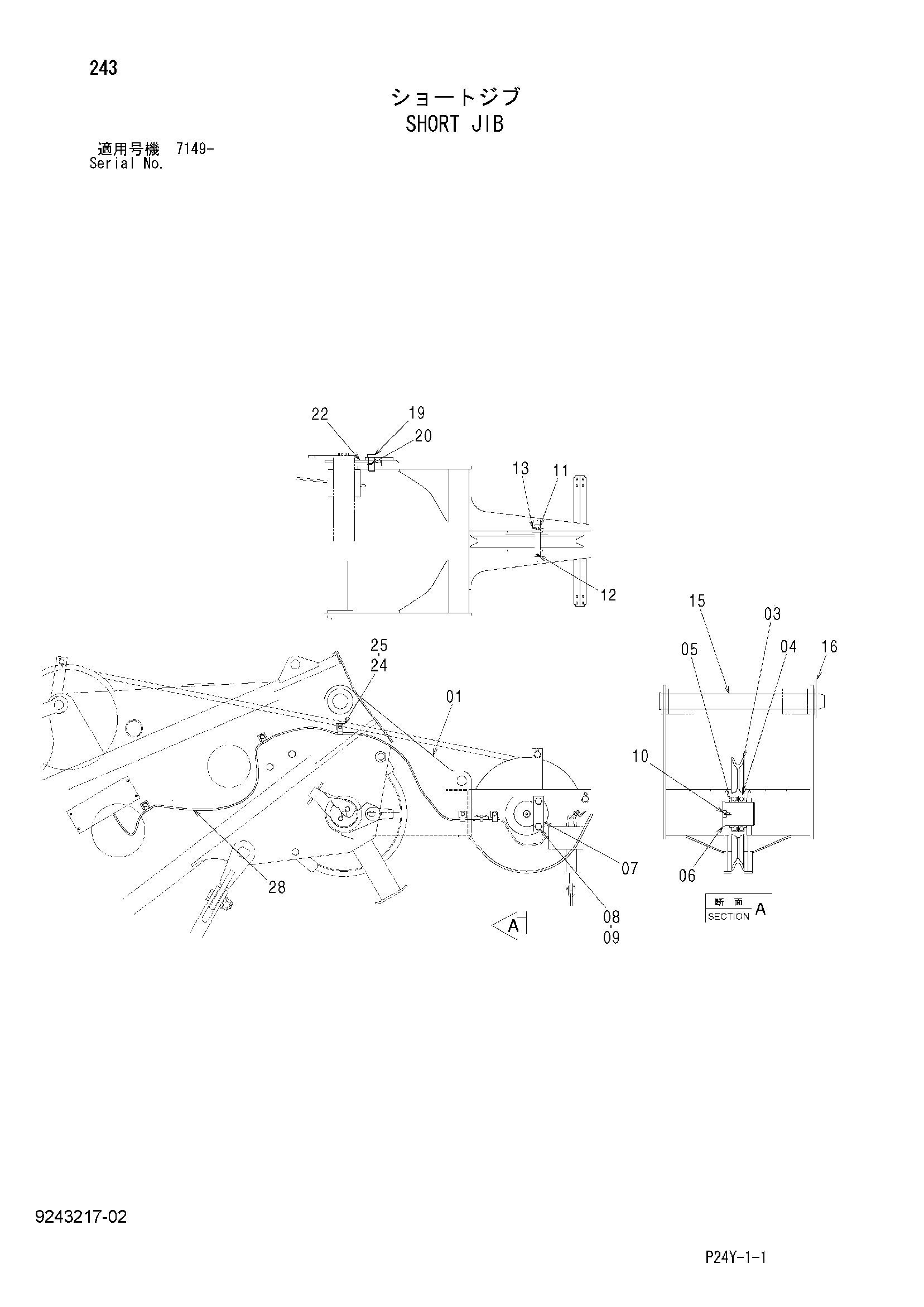

Заводская схема «Укороченный гусёк стрелы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022796 | Гусёк стрелы | 1 |
| 03 | 2051674 | Канатный блок | 1 |
| 04 | 4162527 | Шариковый подшипник | 2 |
| 05 | 4625360 | Проставка | 2 |
| 06 | 4625211 | Палец | 1 |
| 07 | X4249 | Стопорная пластина | 1 |
| 08 | J922035 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 11 | 4315108 | Палец | 2 |
| 12 | A768045 | Шплинт | 2 |
| 13 | 4001834 | Палец кольцо | 2 |
| 15 | 4621742 | Палец | 1 |
| 16 | 3006890 | Стопорный палец | 1 |
| 19 | 9715956 | Палец | 2 |
| 20 | 487041 | Стопорный палец | 2 |
| 22 | 4374726 | Тяга | 2 |
| 24 | 4190271 | Зажим | 5 |
| 25 | J271020 | Болт с шайбой | 5 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4611407 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
