Средний башенный гусёк стрелы 6m — HITACHI SCX700-2

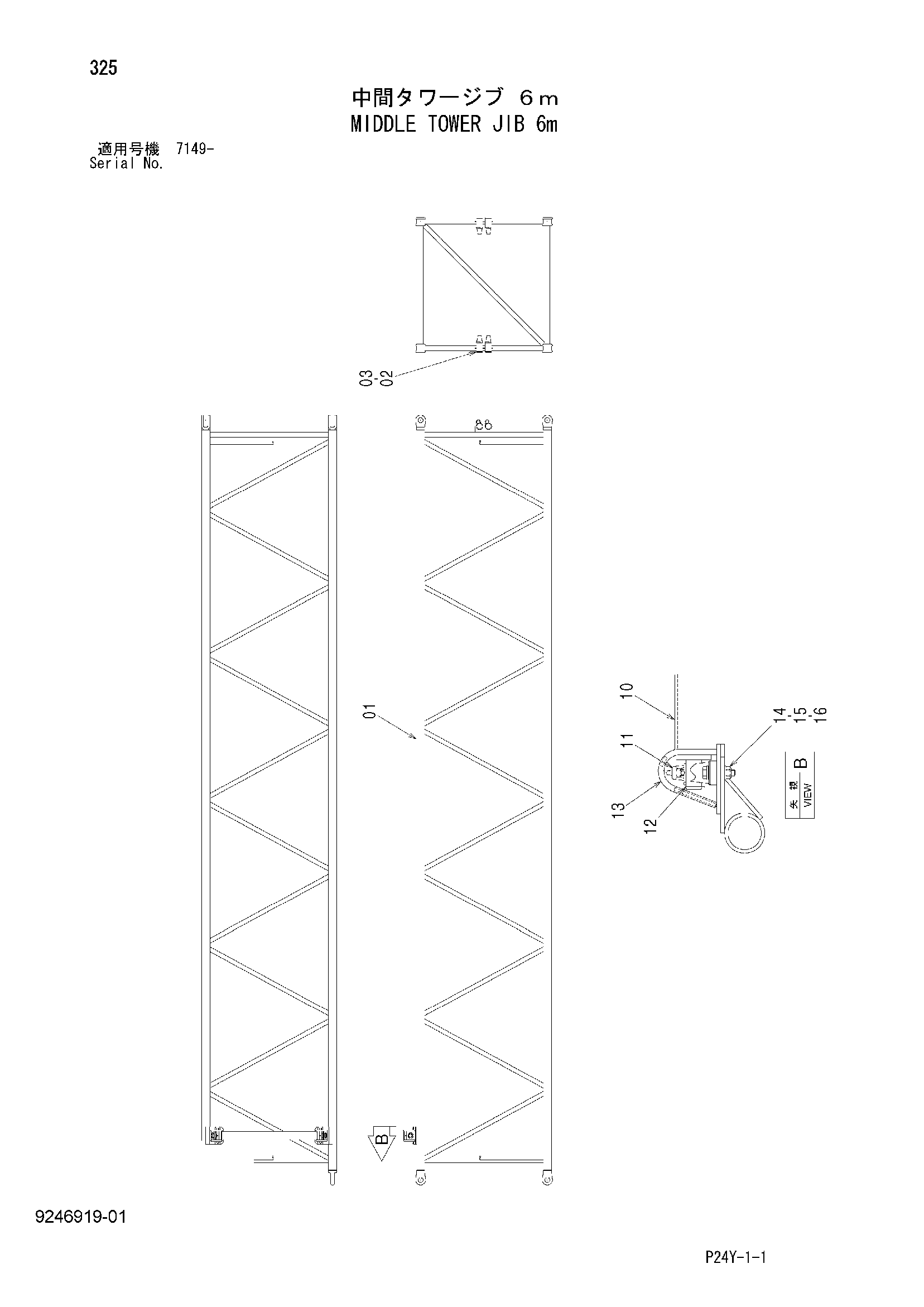

Заводская схема «Средний башенный гусёк стрелы 6m» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6023294	Гусёк стрелы удлинитель	1
02	4046467	Палец	4
03	414322	Стопорный палец	4
10	9761741	Ролик	1
11	4610814	Подшипник. блок	2
12	942517	Стопорное кольцо	2
13	8096409	Кронштейн каток	2
14	J901045	Болт	4
15	M660010	U-образная гайка	4
16	A590110	Плоская шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
