Гусеница рама — HITACHI SCX700-2

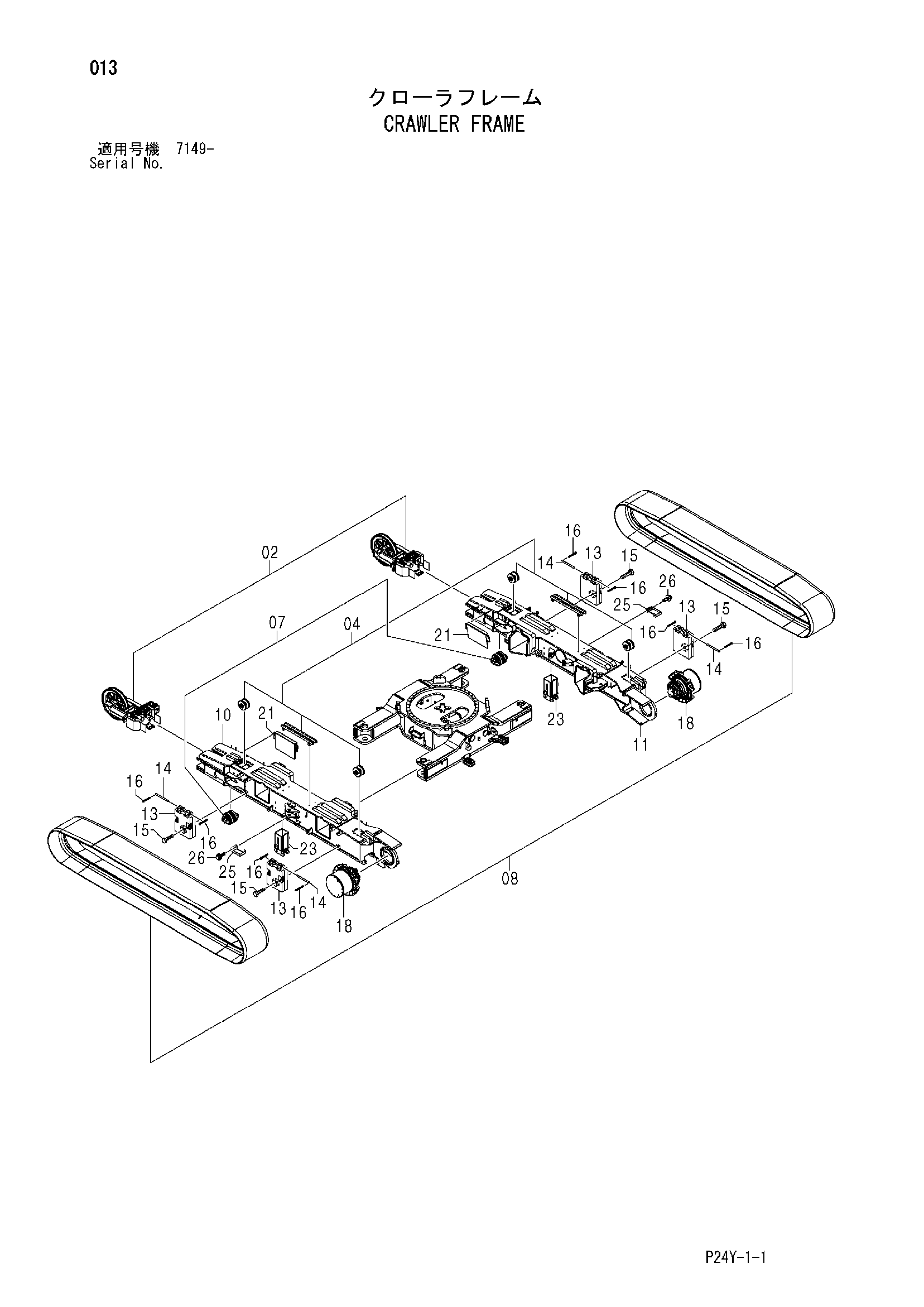

Заводская схема «Гусеница рама» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9242925 | Таке-уп тумблер | 1 |
| 04 | 9225069 | Поддерживающий каток | 1 |
| 07 | 9242929 | Опорный каток | 1 |
| 08 | 9242932 | Гусеница башмак | 1 |
| 10 | 5009632 | Рама гусеница (левый) | 1 |
| 11 | 5009634 | Рама гусеница (правый) | 1 |
| 13 | 7046987 | Груз | 4 |
| 14 | 4625059 | Палец | 4 |
| 15 | J933002 | Болт | 4 |
| 16 | A768050 | Шплинт | 8 |
| 18 | 9242930 | Травел-девике | 2 |
| 21 | 7045276 | Накладка | 2 |
| 23 | 9243020 | Гусеничная цепь | 2 |
| 25 | 8097182 | Кронштейн | 2 |
| 26 | J271225 | Болт с шайбой | 4 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
