Башенный гусёк стрелы подвес — HITACHI SCX700-2

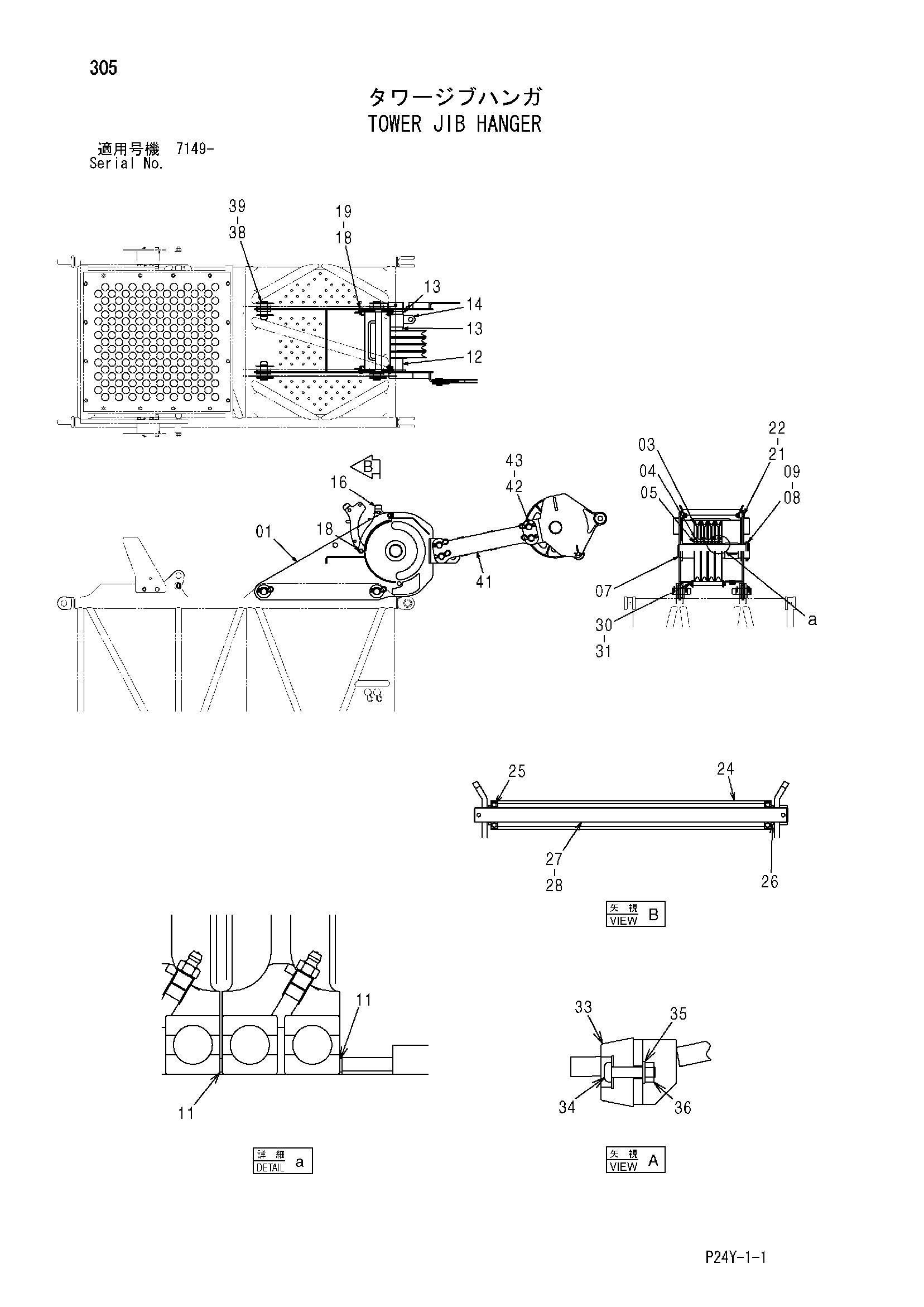

Заводская схема «Башенный гусёк стрелы подвес» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023321 | Подвес | 1 |
| 03 | 2052018 | Канатный блок | 4 |
| 04 | J75481 | Пресс-маслёнка | 4 |
| 05 | 4162527 | Шариковый подшипник | 8 |
| 07 | 4629909 | Палец | 1 |
| 08 | J901211 | Болт | 1 |
| 09 | M660012 | U-образная гайка | 1 |
| 11 | 4629903 | Проставка | 4 |
| 12 | 4629888 | Проставка | 1 |
| 13 | 4629899 | Проставка | 2 |
| 14 | 9763646 | Тяга | 1 |
| 16 | 7047510 | Направляющая | 1 |
| 18 | 4629951 | Палец | 2 |
| 19 | A765028 | Шплинт | 2 |
| 21 | 4629940 | Палец | 2 |
| 22 | 4077248 | Стопорный палец | 2 |
| 24 | 4629834 | Ролик | 1 |
| 25 | 4044923 | Шариковый подшипник | 2 |
| 26 | 4629878 | Проставка | 2 |
| 27 | 4629965 | Палец | 1 |
| 28 | A766050 | Шплинт | 2 |
| 30 | 4629968 | Палец | 1 |
| 31 | A768050 | Шплинт | 2 |
| 33 | 4626766 | Резиновая подушка | 1 |
| 34 | M430520 | Винт | 1 |
| 35 | A590105 | Плоская шайба | 1 |
| 36 | M500504 | Гайка | 1 |
| 38 | 4629826 | Палец | 4 |
| 39 | 4104868 | Стопорный палец | 8 |
| 41 | 9763644 | Тяга | 2 |
| 42 | 4629954 | Палец | 8 |
| 43 | 3002554 | Стопорный палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
