40T крюк (A) — HITACHI SCX700-2

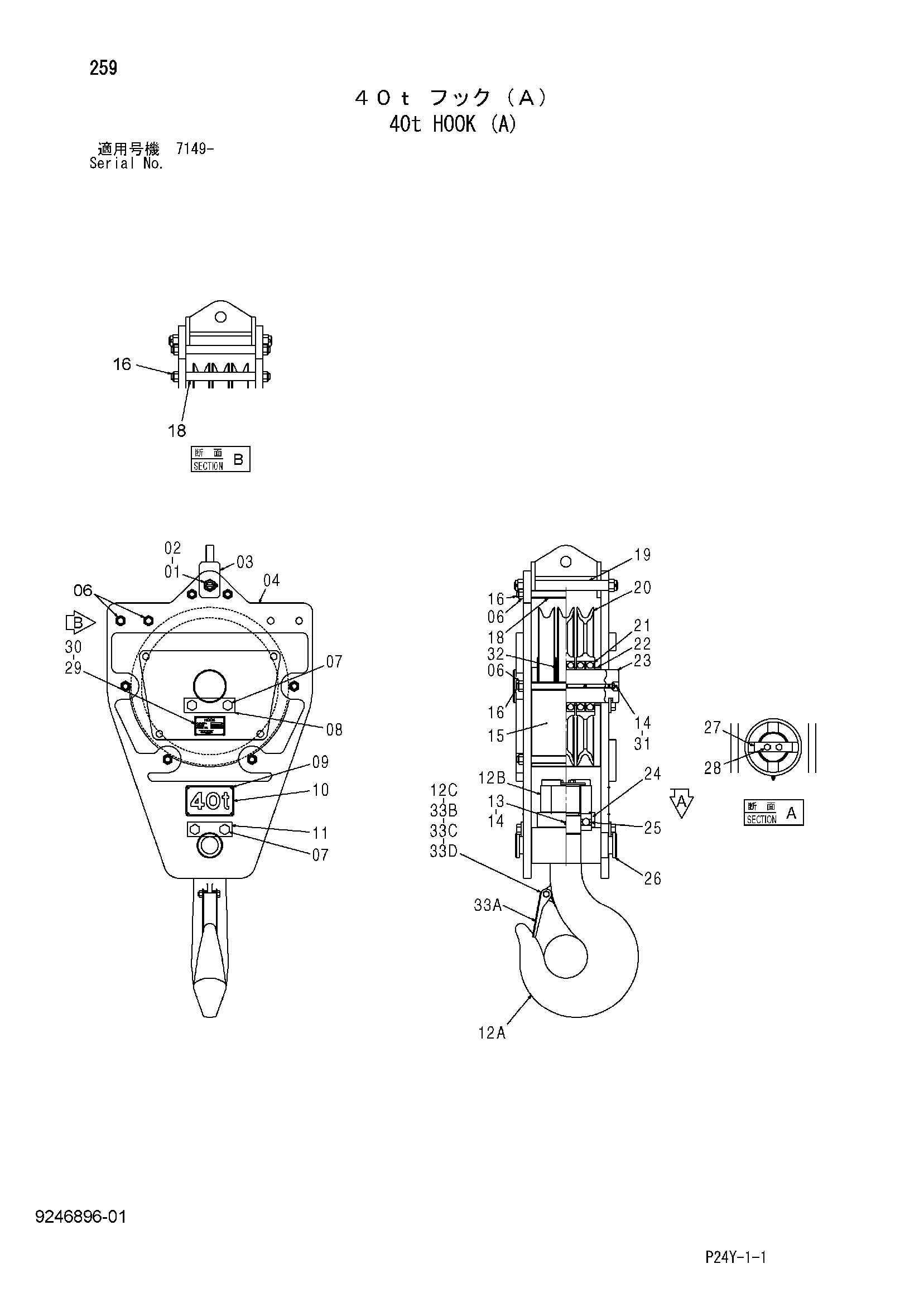

Заводская схема «40T крюк (A)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9246896 | Крюк 40t | 1 | |
| 01 | 4152661 | Корончатая гайка | 2 |
| 02 | A765050 | Шплинт | 2 |
| 03 | 9763575 | Тяга | 1 |
| 04 | 7047565 | Пластина подвес | 2 |
| 06 | M660020 | U-образная гайка | 16 |
| 07 | J922035 | Болт | 8 |
| 08 | 4607507 | Стопорная пластина | 2 |
| 09 | M492964 | Приводной винт | 8 |
| 10 | 4627498 | Информационная табличка | 2 |
| 11 | 4607506 | Стопорная пластина | 2 |
| 12 | 9246733 | Крюк | 1 |
| 12A | 2052029 | Крюк | 1 |
| 12B | 4618283 | Гайка | 1 |
| 12C | 4170277 | Проставка | 1 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4614920 | Колпачок | 2 |
| 15 | 9763675 | Направляющая | 1 |
| 16 | 4627500 | Шток | 8 |
| 18 | 4627499 | Проставка | 4 |
| 19 | 4630072 | Шток винт | 1 |
| 20 | 2051674 | Канатный блок | 3 |
| 21 | 4162527 | Шариковый подшипник | 6 |
| 22 | 4630953 | Проставка | 2 |
| 23 | 4630074 | Палец | 1 |
| 24 | 4618300 | Фиксатор | 1 |
| 25 | 4145281 | Шариковый подшипник | 1 |
| 26 | 3103909 | Труннион | 1 |
| 27 | 4612198 | Штанга | 1 |
| 28 | J921225 | Болт | 2 |
| 29 | 4607540 | Информационная табличка | 1 |
| 30 | M492564 | Приводной винт | 4 |
| 31 | J75482 | Пресс-маслёнка | 1 |
| 32 | 4630075 | Проставка | 2 |
| 33 | 9147344 | Кронштейн в сборе | 1 |
| 33A | 4157804 | Кронштейн | 1 |
| 33B | J901265 | Болт | 1 |
| 33C | M660012 | U-образная гайка | 1 |
| 33D | 4170278 | Пружина торсион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
