Радиатор — HITACHI SCX700-2

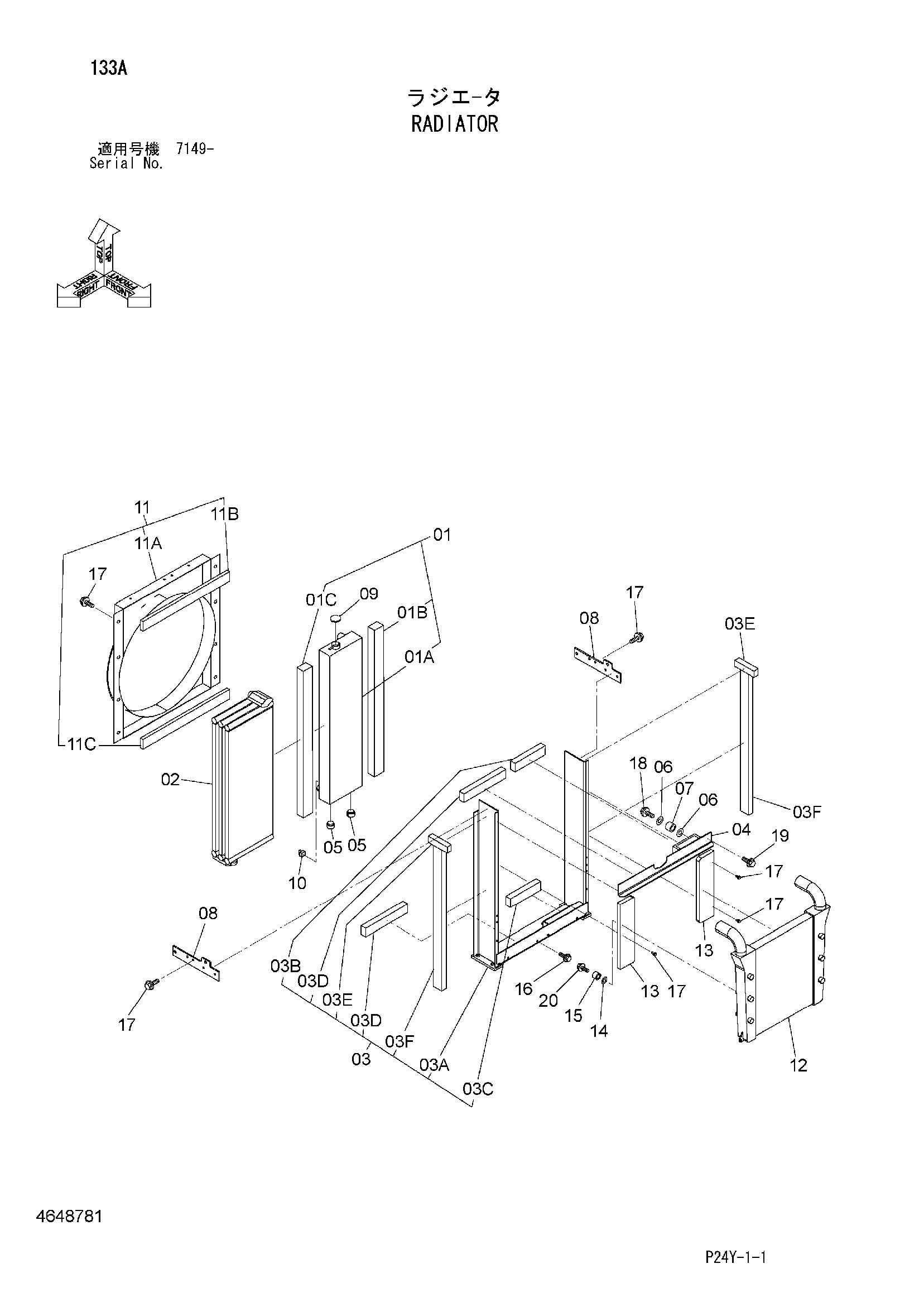

Заводская схема «Радиатор» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4648781 | Радиатор | 1 | |
| 01 | 4665419 | Радиатор | 1 |
| 01A | 4664892 | Коре радиатор | 1 |
| 01B | 4664963 | Манжета | 1 |
| 01C | 4664964 | Манжета | 1 |
| 02 | 4664896 | Масляный радиатор | 1 |
| 03 | 4664898 | Рама | 1 |
| 03A | 4665421 | Рама | 1 |
| 03B | 4664965 | Манжета | 1 |
| 03C | 4664966 | Манжета | 1 |
| 03D | 4664967 | Манжета | 2 |
| 03E | 4664968 | Манжета | 2 |
| 03F | 4664969 | Манжета | 2 |
| 04 | 4664899 | Пластина | 1 |
| 05 | 4664900 | Амортизатор | 2 |
| 06 | 4665798 | Шайба | 4 |
| 07 | 4664901 | Амортизатор | 2 |
| 08 | 4664908 | Пластина | 2 |
| 09 | 4664910 | Колпачок | 1 |
| 10 | 4664948 | Кокк дренажный | 1 |
| 11 | 4664951 | Кожух | 1 |
| 11A | 4665423 | Кожух | 1 |
| 11B | 4664959 | Манжета | 1 |
| 11C | 4664960 | Манжета | 1 |
| 12 | 4664955 | Радиатор | 1 |
| 13 | 4664956 | Пластина | 2 |
| 14 | 4664957 | Резиновая прокладка | 6 |
| 15 | 4664958 | Втулка | 6 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J271025 | Болт с шайбой | 24 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271050 | Болт с шайбой | 2 |
| 18A | J901050 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271225 | Болт с шайбой | 2 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271235 | Болт с шайбой | 6 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
