7T крюк (освещение груз 40kg) — HITACHI SCX700-2

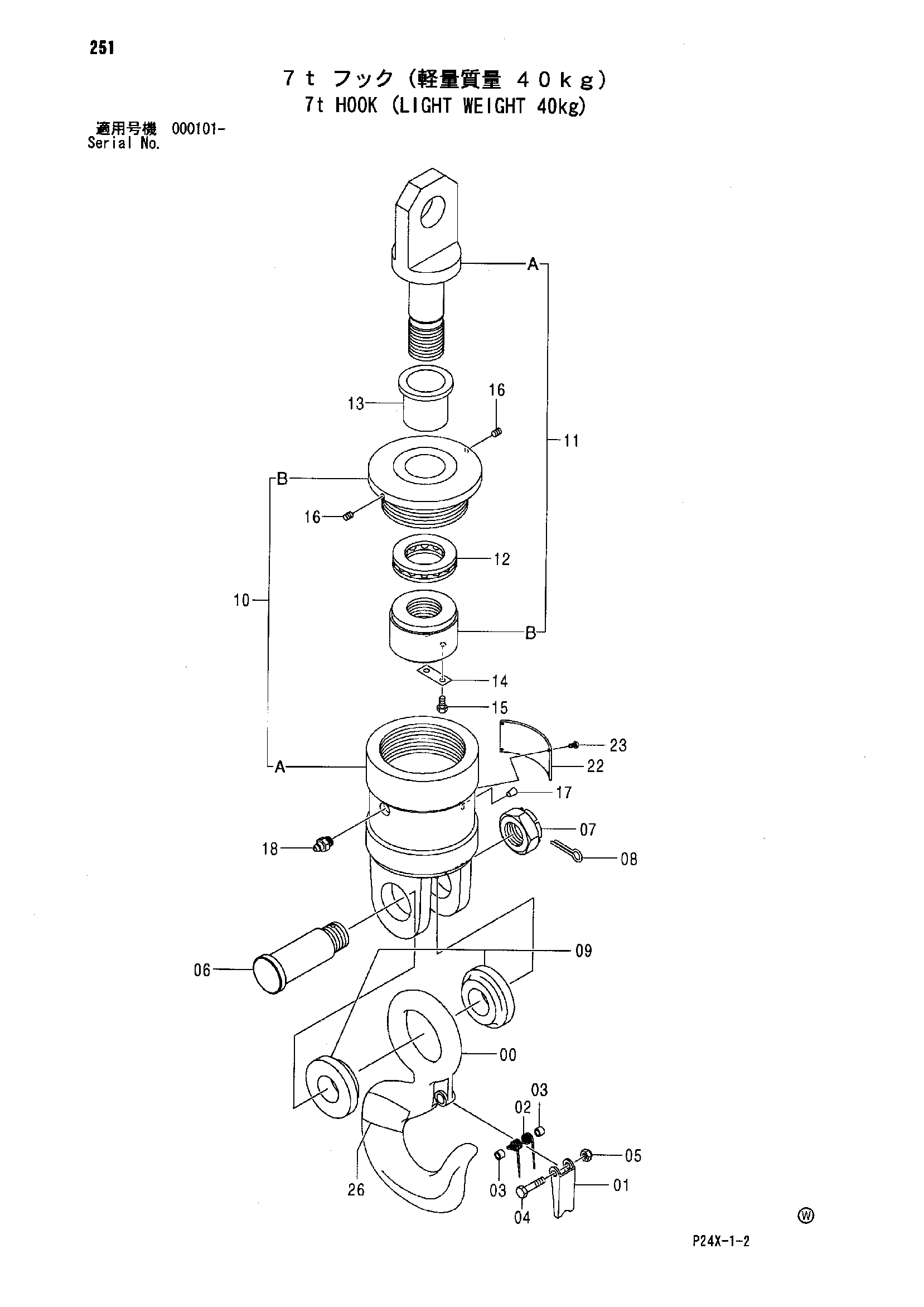

Заводская схема «7T крюк (освещение груз 40kg)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9250894 | 7T крюк | 1 | |
| 00 | 3067435 | Крюк | 1 |
| 01 | 3067436 | Кронштейн | 1 |
| 02 | 3067437 | Пружина торсион | 1 |
| 03 | 4327006 | Проставка | 2 |
| 04 | J900855 | Болт | 1 |
| 05 | 4030364 | U-образная гайка | 1 |
| 06 | 4303512 | Палец | 1 |
| 07 | 4085591 | Корончатая гайка | 1 |
| 08 | A766063 | Шплинт | 1 |
| 09 | 3067438 | Проставка | 1 |
| 10 | 9115702 | Корпус в сборе | 1 |
| 10A | 8054865 | Корпус | 1 |
| 10B | 4303515 | Крышка | 1 |
| 11 | 9115703 | Шток в сборе | 1 |
| 11A | 3062245 | Шток винт | 1 |
| 11B | 4303516 | Гайка роунд | 1 |
| 12 | 4092916 | Шариковый подшипник | 1 |
| 13 | 4302980 | Втулка | 1 |
| 14 | 4142311 | Стопорная шайба | 1 |
| 15 | J900812 | Болт | 2 |
| 16 | M450808 | Установочный винт | 2 |
| 17 | 94-2010 | Пробка | 1 |
| 18 | 4151567 | Пресс-маслёнка | 1 |
| 22 | 4607540 | Информационная табличка | 1 |
| 23 | M492564 | Приводной винт | 4 |
| 26 | 4400689 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
