Рычаг управления (левый) — HITACHI SCX700-2

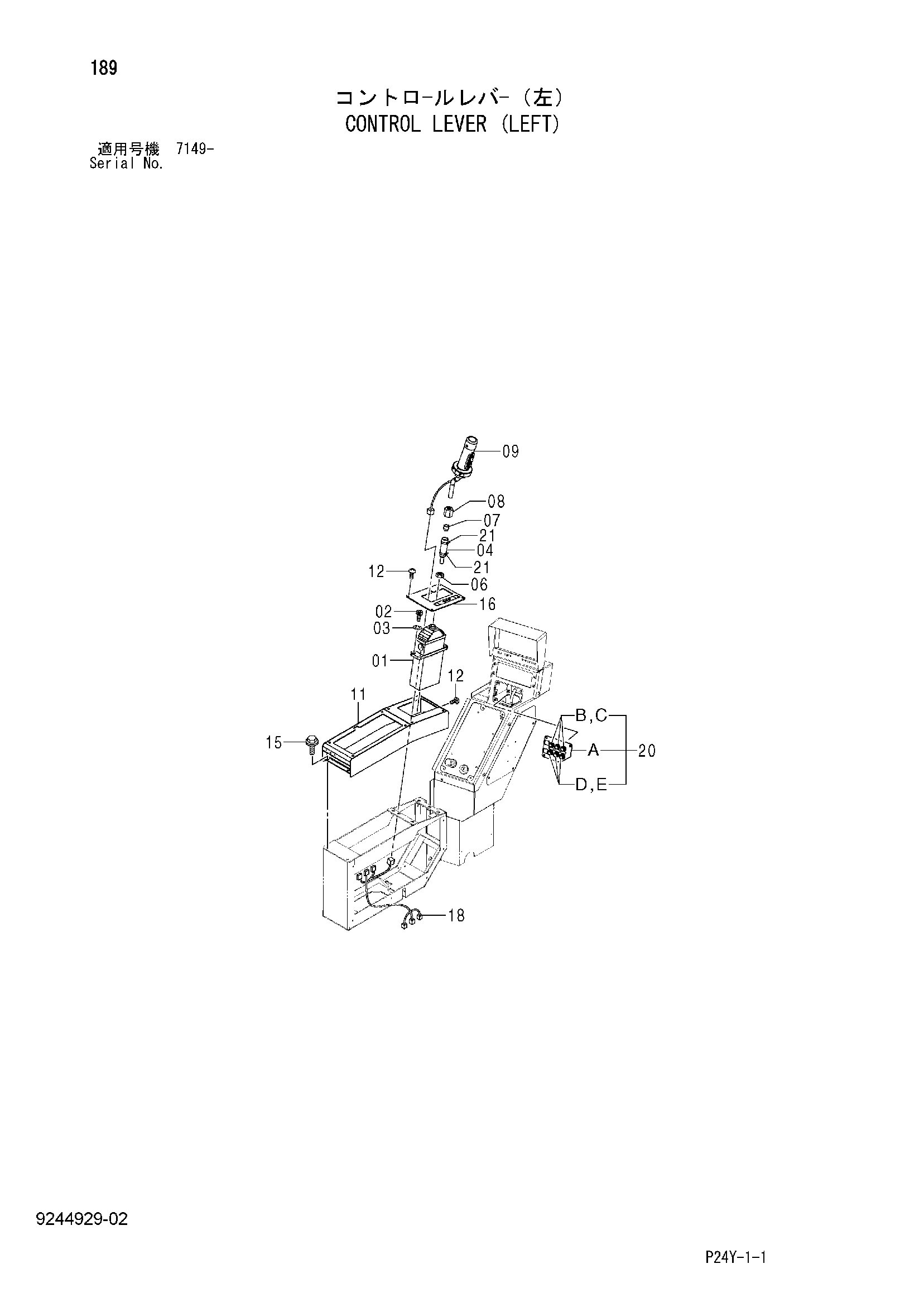

Заводская схема «Рычаг управления (левый)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605088 | Пилотный клапан | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | 9763682 | Рычаг | 1 |
| 06 | 4613052 | Гайка | 1 |
| 07 | 4157731 | Ограничитель | 1 |
| 08 | 4157732 | Рукоятка блокировка | 1 |
| 09 | 9244689 | Рычаг (с выключатель) | 1 |
| 11 | 7047138 | Крышка | 1 |
| 12 | J650512 | Винт | 6 |
| 15 | J260612 | Болт с шайбой | 2 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | 2051878 | Панель | 1 |
| 18 | 2051838 | Жгут проводов | 1 |
| 20 | 7047002 | Панель индикатер | 1 |
| 20A | 3103225 | Панель | 1 |
| 20B | 4324000 | Держатель (RED) | 3 |
| 20C | 4324002 | Фонарь (RED) | 3 |
| 20D | 4324001 | Держатель (греен) | 3 |
| 20E | 4331446 | Фонарь | 3 |
| 21 | 4616499 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
