Направляющая каток (башенный) — HITACHI SCX700-2

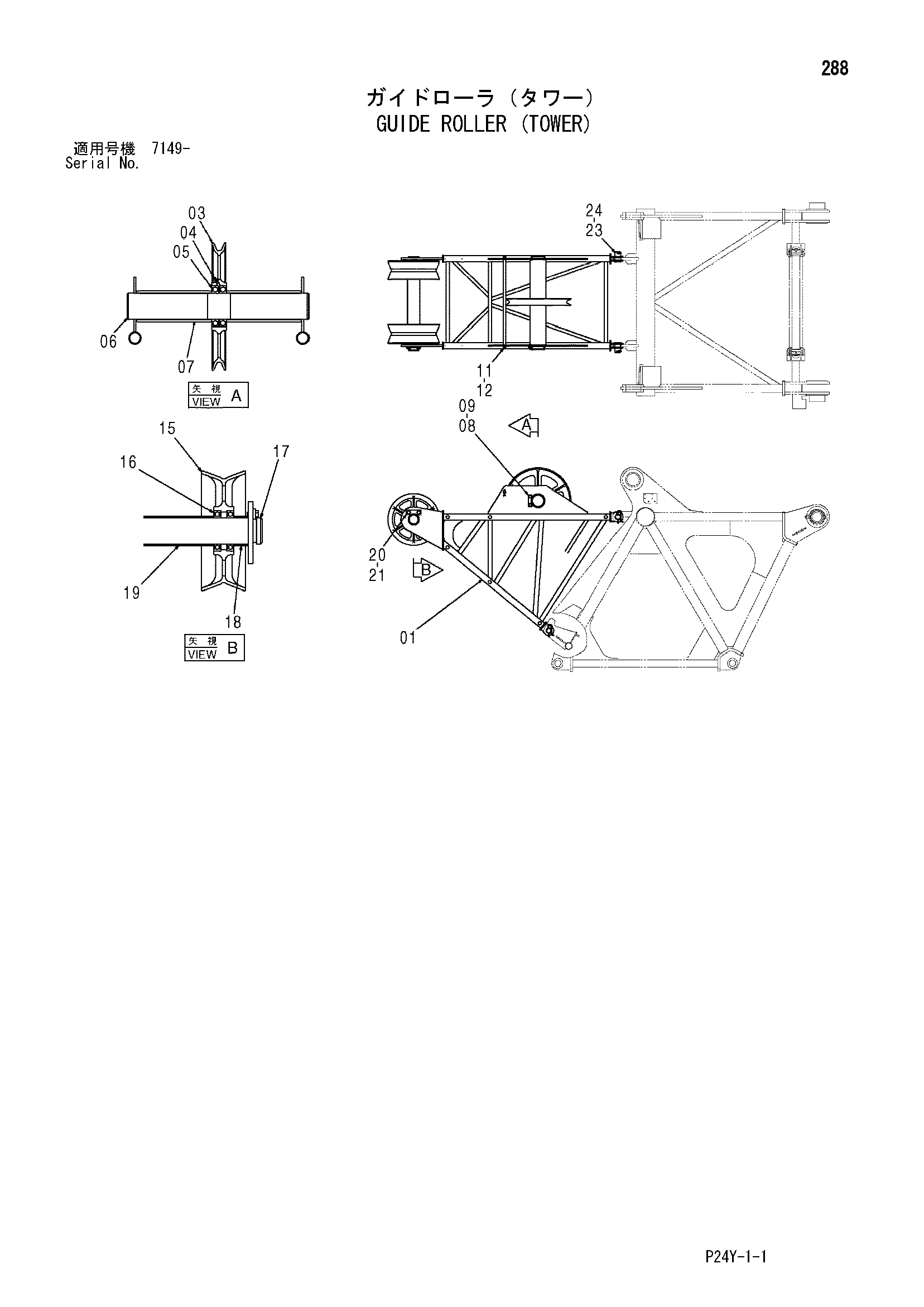

Заводская схема «Направляющая каток (башенный)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023357 | Каток направляющая | 1 |
| 03 | 2052018 | Канатный блок | 1 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 05 | 4162527 | Шариковый подшипник | 2 |
| 06 | 4630567 | Мост | 1 |
| 07 | 4630585 | Проставка | 2 |
| 08 | X4246 | Стопорная пластина | 1 |
| 09 | J901220 | Болт | 2 |
| 11 | 4630696 | Палец | 1 |
| 12 | A765040 | Шплинт | 2 |
| 15 | 2052050 | Каток направляющая | 2 |
| 16 | 969282 | Шариковый подшипник | 4 |
| 17 | 4630573 | Мост | 1 |
| 18 | 4630598 | Проставка | 2 |
| 19 | 4630599 | Проставка | 1 |
| 20 | X4247 | Стопорная пластина | 1 |
| 21 | J901630 | Болт | 2 |
| 23 | 4616115 | Палец | 4 |
| 24 | 414322 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
