7T крюк — HITACHI SCX700-2

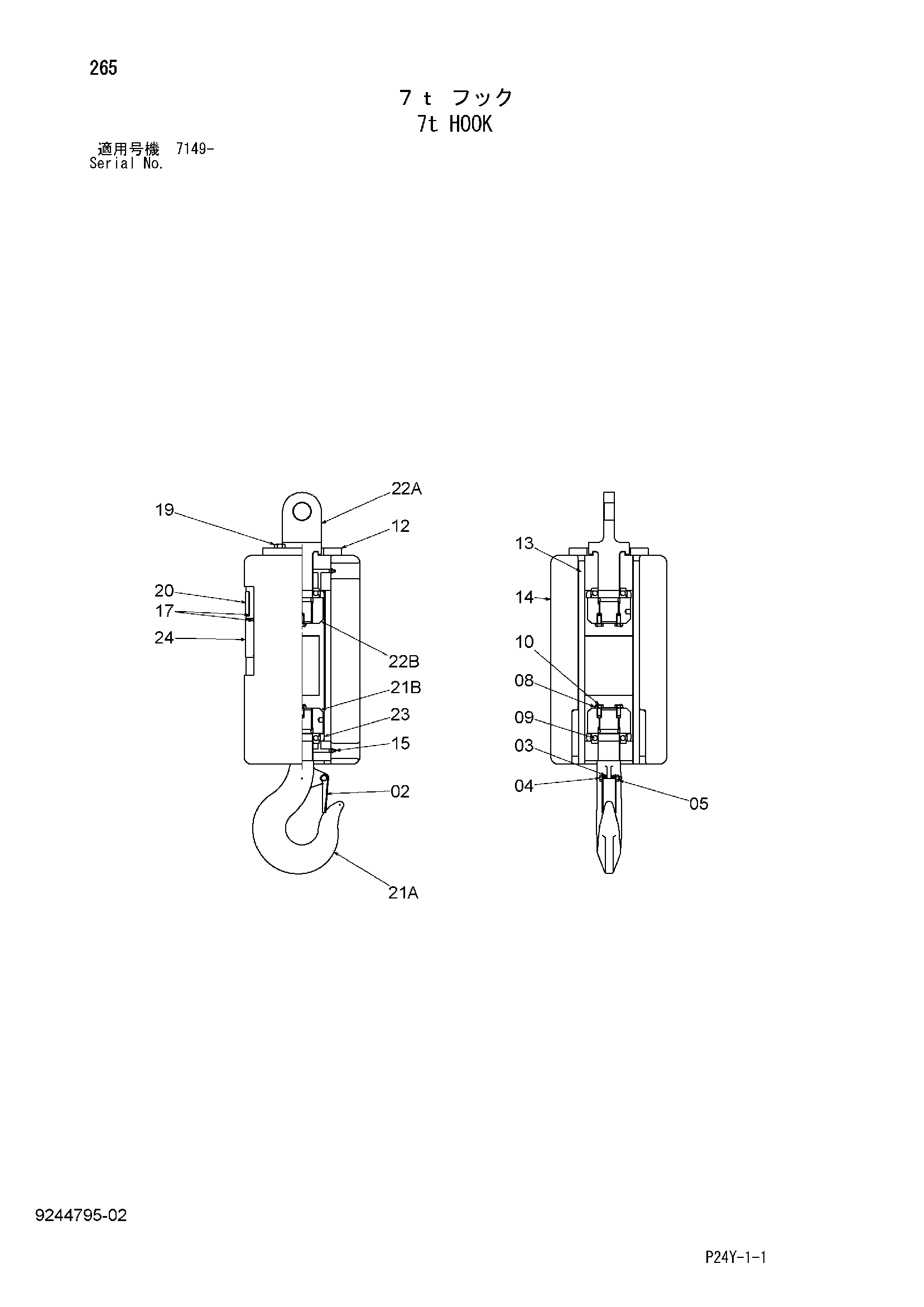

Заводская схема «7T крюк» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9244795 | Крюк 7t | 1 | |
| 02 | 4651508 | Кронштейн | 1 |
| 03 | 4651513 | Пружина торсион | 1 |
| 04 | J901060 | Болт | 1 |
| 05 | M660010 | U-образная гайка | 1 |
| 08 | 4100134 | Стопорная шайба | 2 |
| 09 | 4092916 | Шариковый подшипник | 2 |
| 10 | 4100132 | Болт | 4 |
| 12 | 3080443 | Ограничитель | 1 |
| 13 | 7033611 | Рама | 1 |
| 14 | 3103514 | Груз | 1 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 17 | M492564 | Приводной винт | 8 |
| 19 | J901645 | Болт | 4 |
| 20 | 4607540 | Информационная табличка | 1 |
| 21 | 9261385 | Крюк | 1 |
| 21A | 3107607 | Крюк | 1 |
| 21B | 4611329 | Гайка роунд | 1 |
| 22 | 9233794 | Шток винт | 1 |
| 22A | 3061485 | Шток винт | 1 |
| 22B | 4611329 | Гайка роунд | 1 |
| 23 | 4611320 | Крышка подшипник. | 2 |
| 24 | 4627496 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
