Аиркрафт маяк (башенный)(лигхтинг тип) — HITACHI SCX700-2

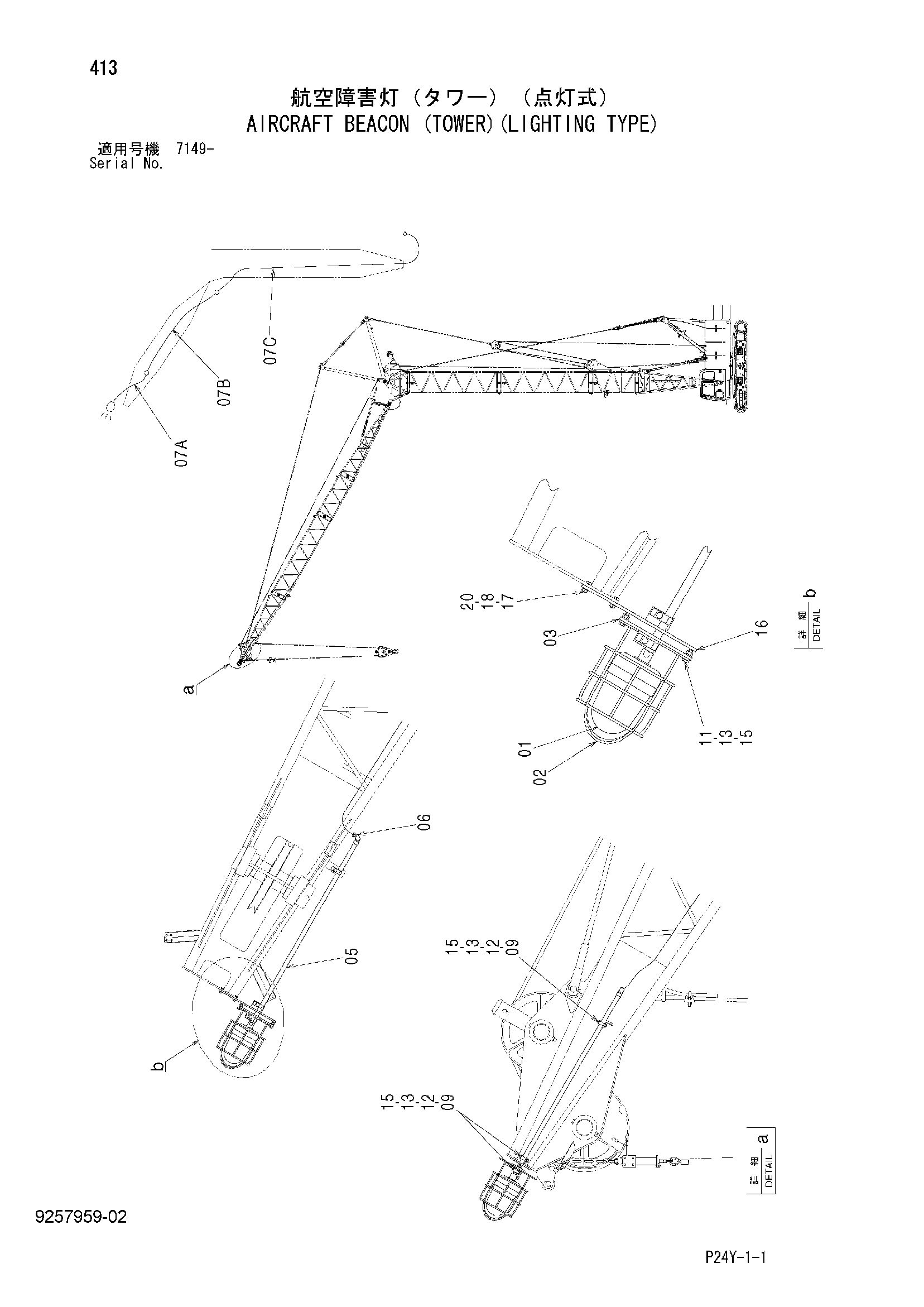

Заводская схема «Аиркрафт маяк (башенный)(лигхтинг тип)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4046379 | Фонарь | 1 |
| 02 | 9724107 | Защитный кожух | 1 |
| 03 | 9727235 | Кронштейн | 1 |
| 05 | 9744818 | Трубка | 1 |
| 06 | 4012936 | Разъём | 1 |
| 07A | 4249056 | Трос кабтйре 7m | 1 |
| 07B | 4249057 | Трос кабтйре 35m | 1 |
| 07C | 4249054 | Трос кабтйре 60m | 1 |
| 09 | 4053595 | Хомут трубки | 3 |
| 11 | J901235 | Болт | 2 |
| 12 | J901255 | Болт | 3 |
| 13 | A590112 | Плоская шайба | 5 |
| 15 | M660012 | U-образная гайка | 5 |
| 16 | 9765426 | Кронштейн | 1 |
| 17 | J901030 | Болт | 4 |
| 18 | A590110 | Плоская шайба | 4 |
| 20 | M660010 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
