Башенный гусёк стрелы бридле — HITACHI SCX700-2

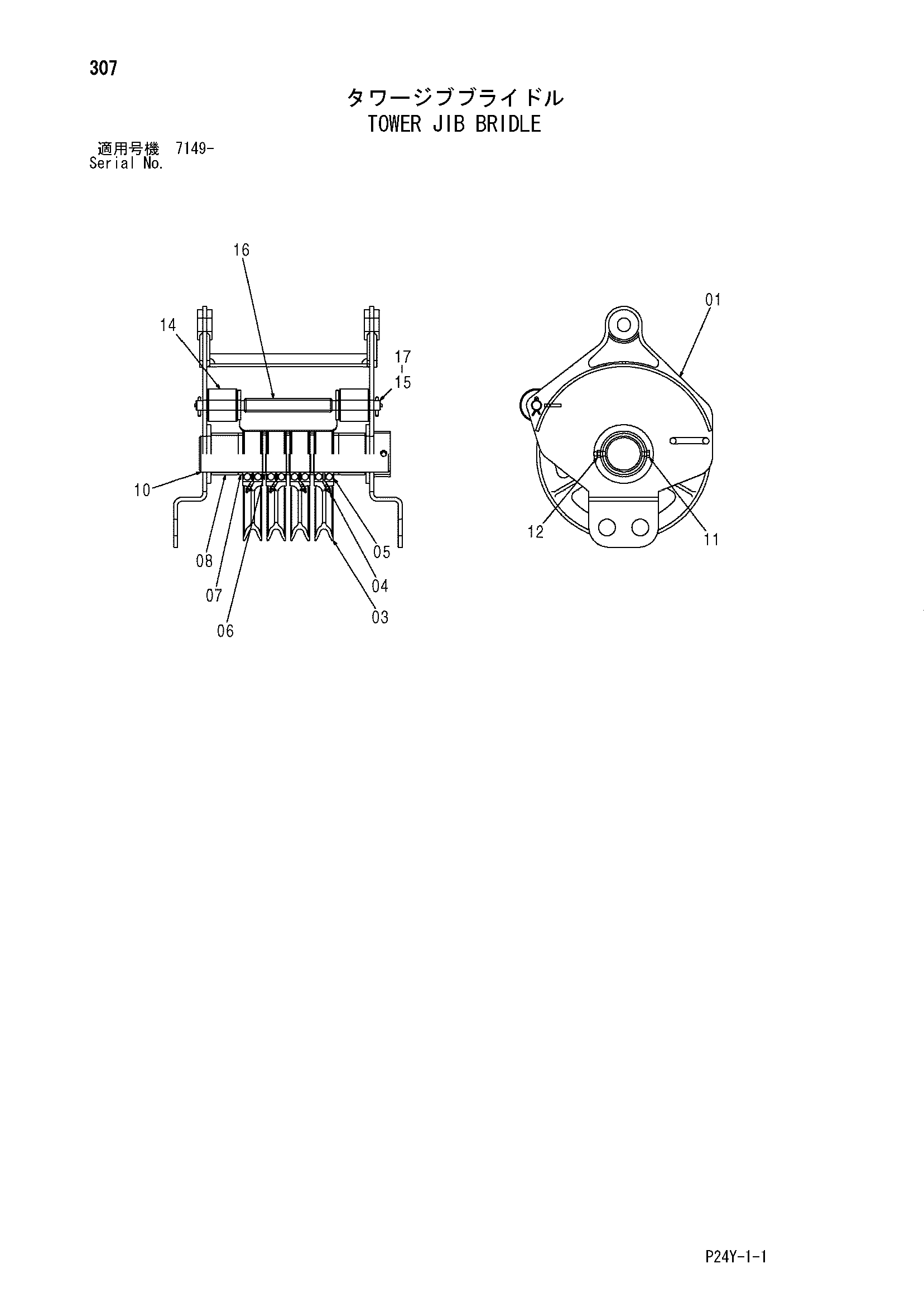

Заводская схема «Башенный гусёк стрелы бридле» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023342 | Бридле | 1 |
| 03 | 2052018 | Канатный блок | 4 |
| 04 | J75481 | Пресс-маслёнка | 4 |
| 05 | 4162527 | Шариковый подшипник | 8 |
| 06 | 4616994 | Проставка | 3 |
| 07 | 4630135 | Проставка | 2 |
| 08 | 4630136 | Проставка | 2 |
| 10 | 4630310 | Мост | 1 |
| 11 | J901211 | Болт | 1 |
| 12 | M660012 | U-образная гайка | 1 |
| 14 | 4630303 | Направляющая каток | 2 |
| 15 | 4630314 | Палец | 1 |
| 16 | 4630137 | Проставка | 1 |
| 17 | A768050 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
