Управление двигателем — HITACHI SCX700-2

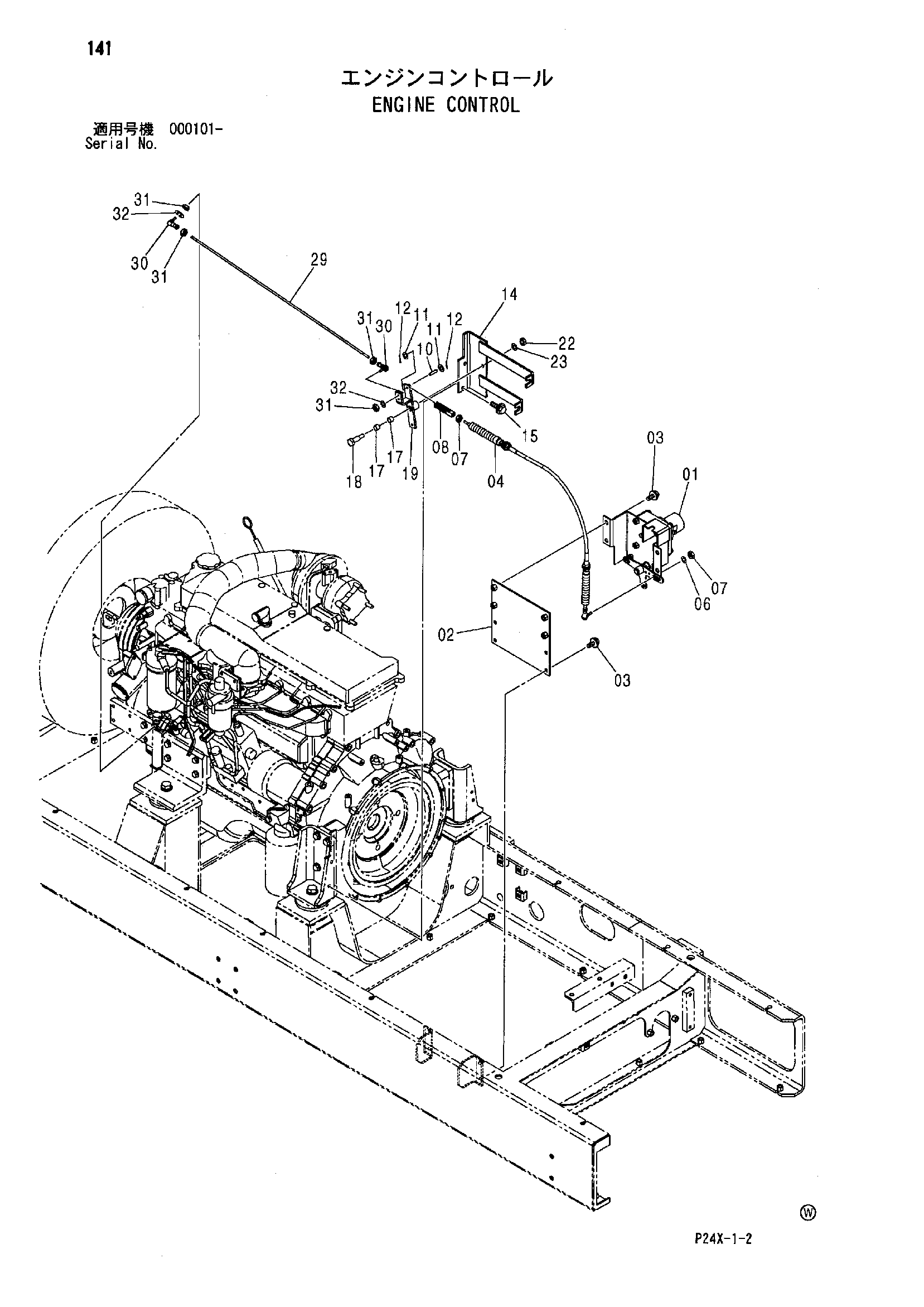

Заводская схема «Управление двигателем» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9144473 | Гидромотор в сборе | 1 |
| 02 | 9743580 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4626948 | Трос управления | 1 |
| 06 | A590906 | Пружинная шайба | 1 |
| 07 | M500605 | Гайка | 2 |
| 08 | 4331750 | Концевой вилка | 1 |
| 10 | 4331752 | Палец | 1 |
| 11 | A590106 | Плоская шайба | 2 |
| 12 | A761610 | Шплинт | 2 |
| 14 | 8089005 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4316918 | Втулка | 2 |
| 18 | 4339011 | Болт | 1 |
| 19 | 9759975 | Рычаг | 1 |
| 22 | M660010 | U-образная гайка | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 29 | 4478205 | Шток | 1 |
| 30 | 4056017 | Шарнир | 2 |
| 31 | J230006 | Гайка | 4 |
| 32 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
