Средний стрела 3m (B) — HITACHI SCX700-2

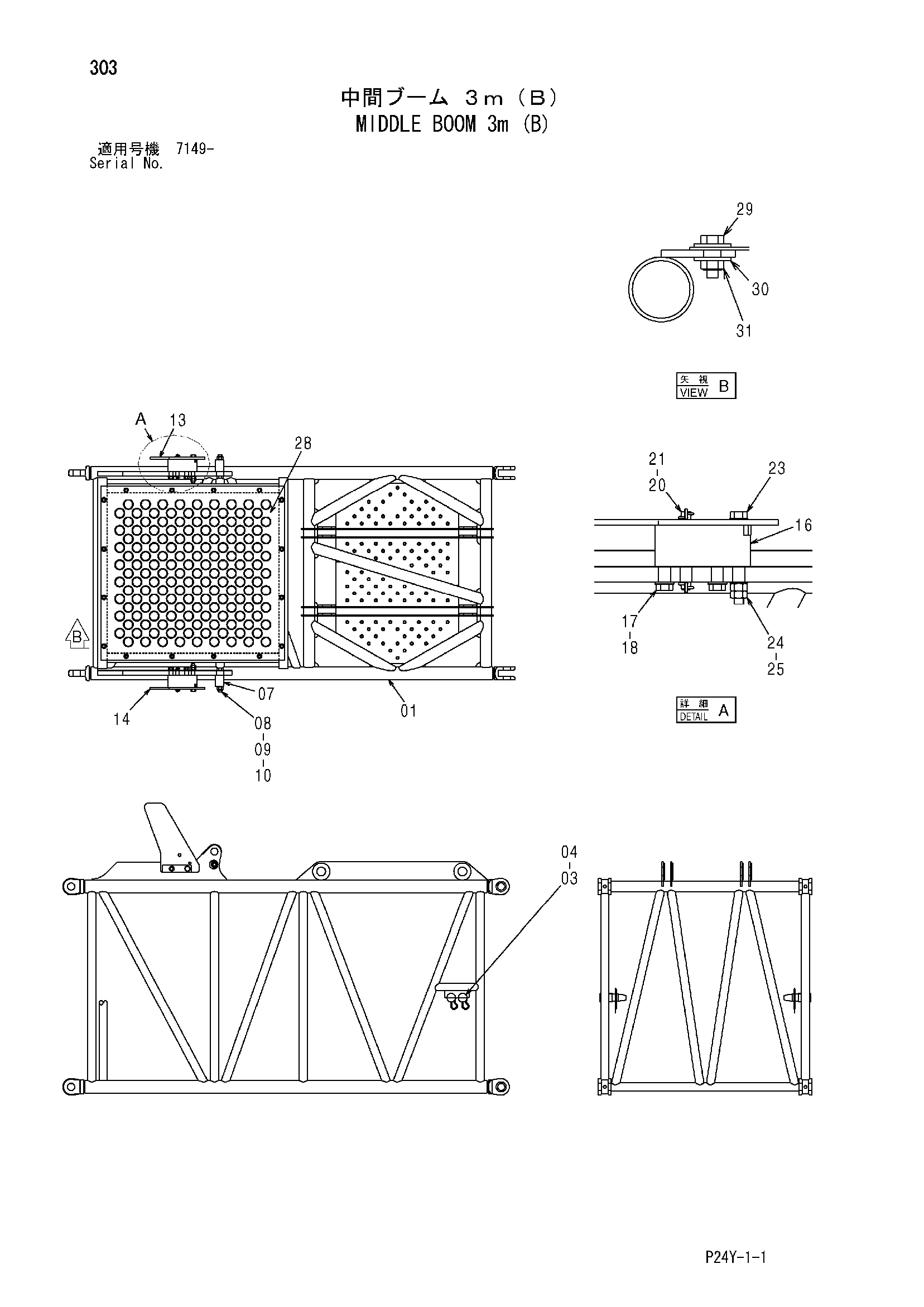

Заводская схема «Средний стрела 3m (B)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009828 | Стрела удлинитель | 1 |
| 03 | 4365916 | Палец | 4 |
| 04 | 3002554 | Стопорный палец | 4 |
| 07 | 4369940 | Ограничитель | 2 |
| 08 | J922410 | Болт | 2 |
| 09 | M660024 | U-образная гайка | 2 |
| 10 | 4085614 | Шайба | 2 |
| 13 | 8068260 | Пластина | 1 |
| 14 | 8068261 | Пластина | 1 |
| 16 | 4369935 | Седло винта | 2 |
| 17 | J922060 | Болт | 4 |
| 18 | 4018545 | Шайба | 4 |
| 20 | 4369942 | Палец | 2 |
| 21 | 947404 | Палец кольцо | 4 |
| 23 | J922013 | Болт | 2 |
| 24 | J951020 | Гайка | 4 |
| 25 | A590120 | Плоская шайба | 4 |
| 28 | 3103913 | Пластина | 1 |
| 29 | J901030 | Болт | 16 |
| 30 | J217083 | Шайба | 32 |
| 31 | M660010 | U-образная гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
