Клапан (тормоз) — HITACHI SCX700-2

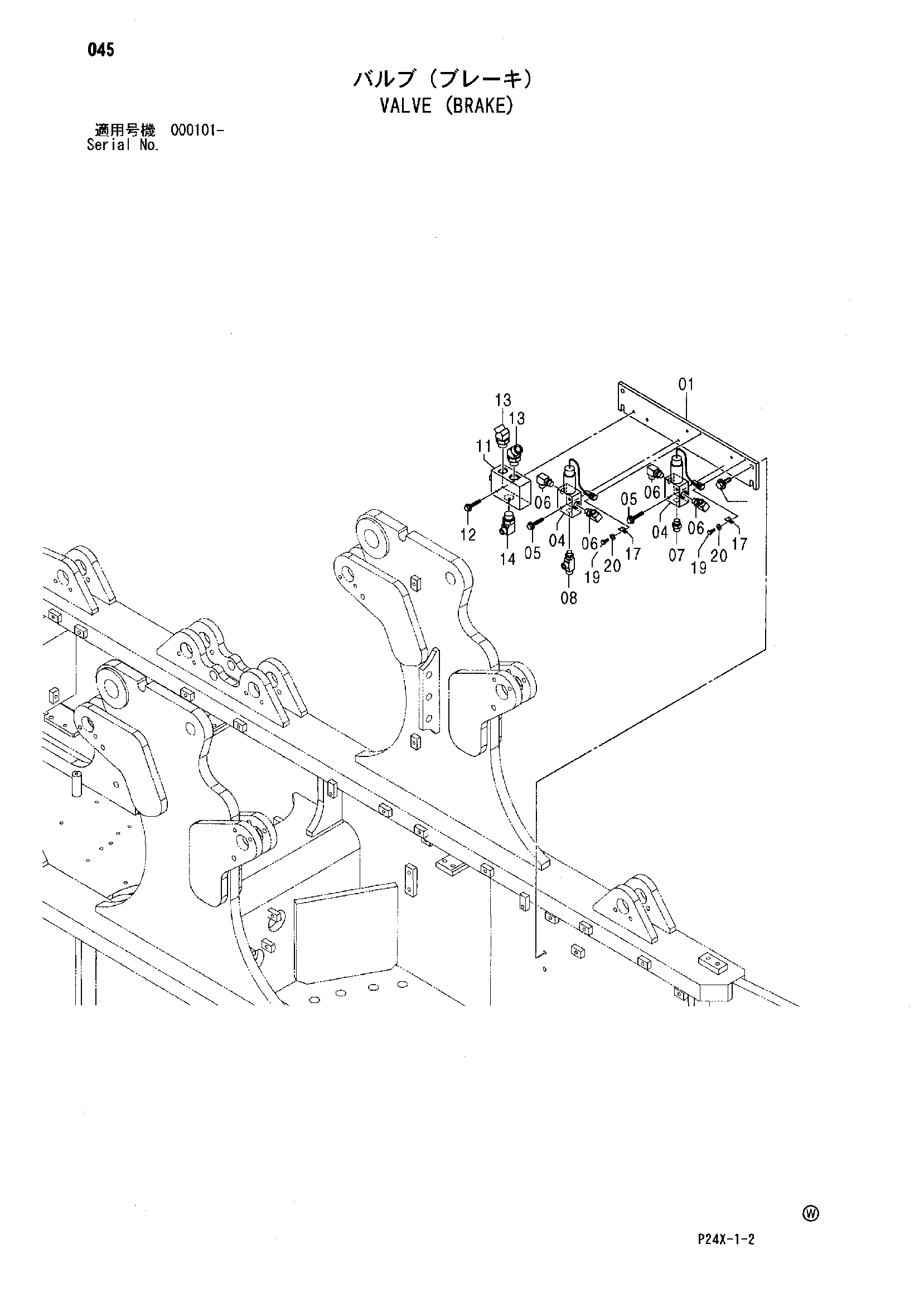

Заводская схема «Клапан (тормоз)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4614645 | Пластина | 1 |
| 02 | J271235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4607628 | Электромагнитный клапан | 2 |
| 05 | J260850 | Болт с шайбой | 4 |
| 05A | J900850 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4202112 | Угловой штуцер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4198407 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4413890 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4613851 | Флов-дивидер | 1 |
| 12 | J260860 | Болт с шайбой | 2 |
| 12A | J900860 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | A853266 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853364 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4336874 | Кронштейн | 2 |
| 19 | J900610 | Болт | 2 |
| 20 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
