Правый хоусе (1) — HITACHI SCX700-2

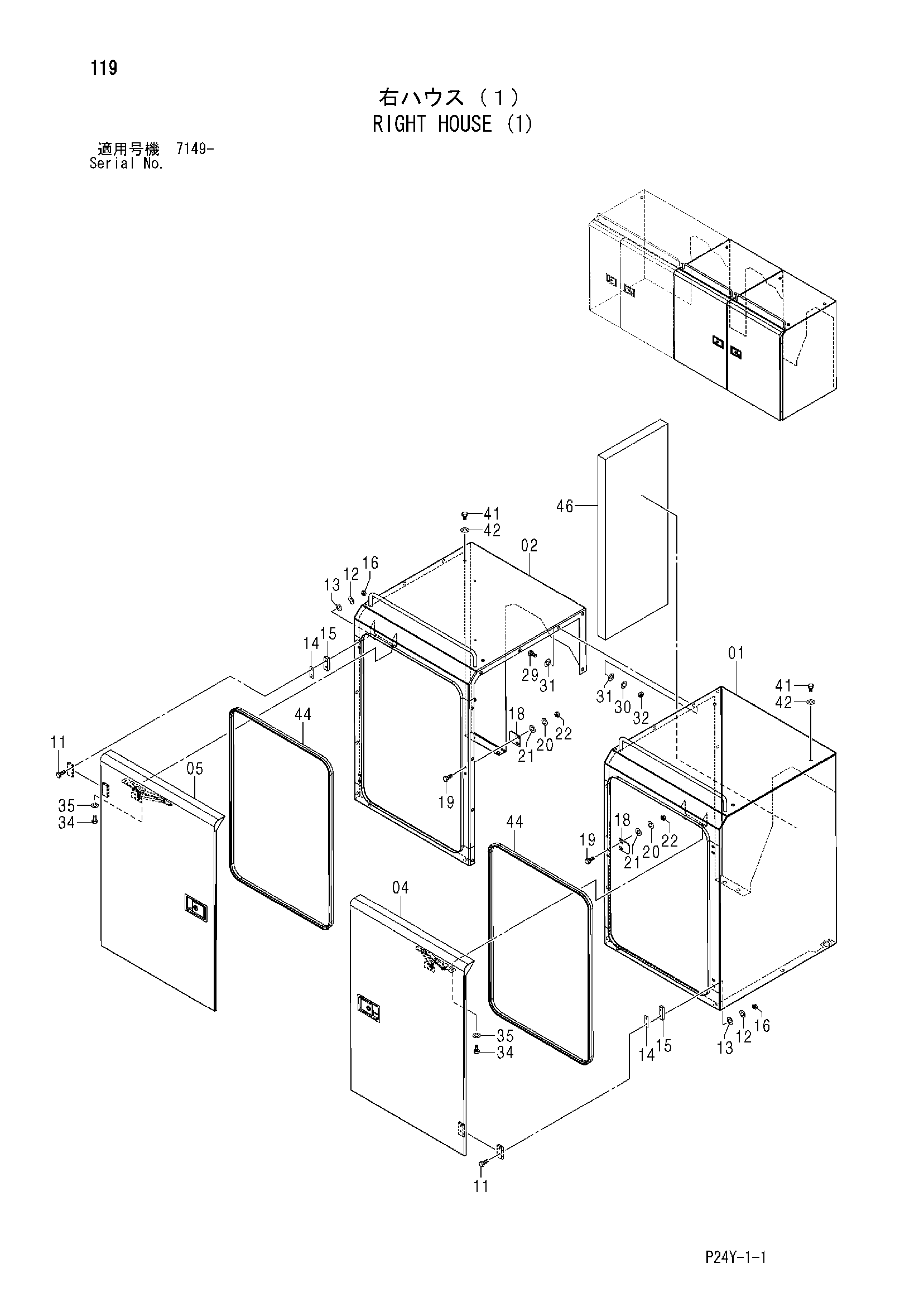

Заводская схема «Правый хоусе (1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009087 | Хоусе | 1 |
| 02 | 5009088 | Хоусе | 1 |
| 04 | 7044880 | Дверь (1) | 1 |
| 04A | 3100036 | Замок двери | 1 |
| 05 | 7044881 | Дверь (2) | 1 |
| 04A | 3100037 | Замок двери | 1 |
| 11 | J900840 | Болт | 8 |
| 12 | A590908 | Пружинная шайба | 8 |
| 13 | 3100044 | Пластина | 8 |
| 14 | 3100040 | Стопорная пластина | 4 |
| 15 | 3100042 | Пластина | 4 |
| 16 | J950008 | Гайка | 8 |
| 18 | 3100041 | Пластина | 2 |
| 19 | J921025 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | A590110 | Плоская шайба | 4 |
| 22 | J950010 | Гайка | 4 |
| 29 | J921030 | Болт | 9 |
| 30 | A590910 | Пружинная шайба | 9 |
| 31 | J217083 | Шайба | 18 |
| 32 | J950010 | Гайка | 9 |
| 34 | J921025 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 41 | J921625 | Болт | 5 |
| 42 | A590116 | Плоская шайба | 5 |
| 44 | 4609144 | Трим спонге | 2 |
| 46 | 4624486 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
