Кран гусёк стрелы (нижний) — HITACHI SCX700-2

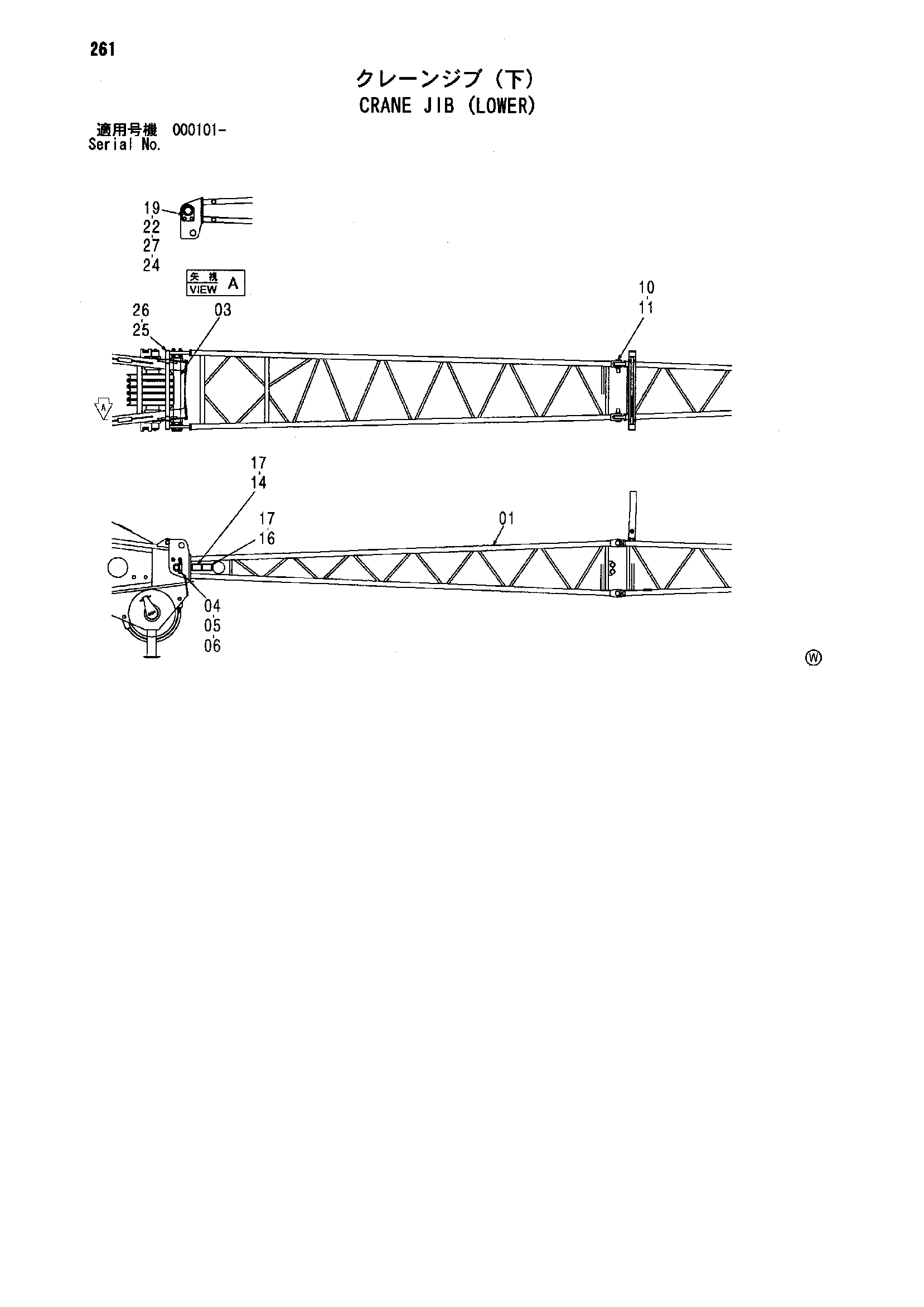

Заводская схема «Кран гусёк стрелы (нижний)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023116 | Гусёк стрелы базовый | 1 |
| 03 | 4163343 | Мост | 1 |
| 04 | X4247 | Стопорная пластина | 1 |
| 05 | J901635 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 10 | 4046467 | Палец | 4 |
| 11 | 414322 | Стопорный палец | 4 |
| 14 | 4607458 | Информационная табличка | 1 |
| 16 | 4607545 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 8 |
| 19 | 9746758 | Проставка | 2 |
| 22 | A590120 | Плоская шайба | 4 |
| 24 | J922065 | Болт | 4 |
| 25 | 4370850 | Палец | 1 |
| 26 | A768063 | Шплинт | 4 |
| 27 | M660020 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
