Левый хоусе опора (1) — HITACHI SCX700-2

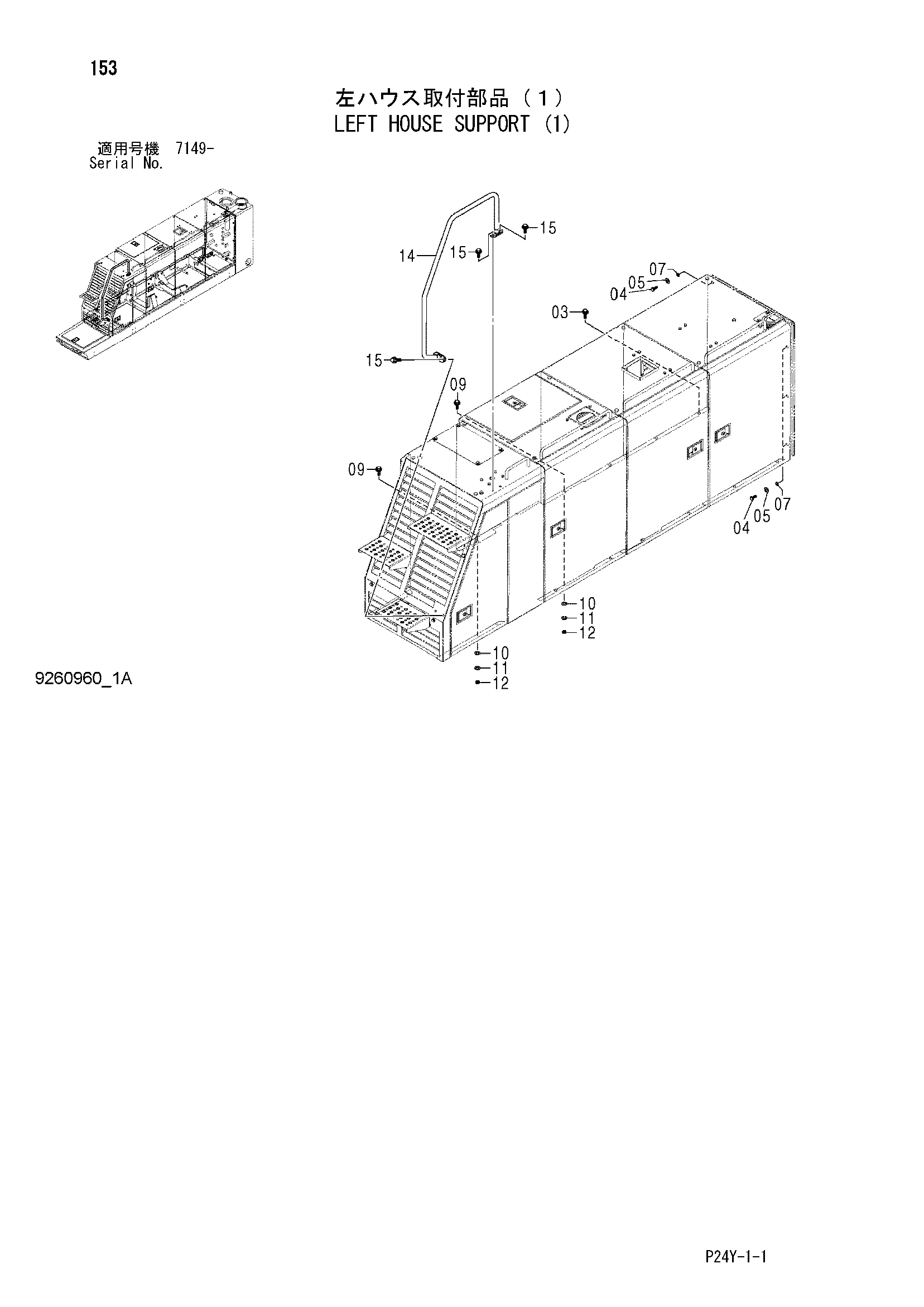

Заводская схема «Левый хоусе опора (1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J281030 | Болт с шайбой | 14 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J900816 | Болт | 5 |
| 05 | A590908 | Пружинная шайба | 5 |
| 07 | 4225974 | Плоская шайба | 5 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | J217083 | Шайба | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J950010 | Гайка | 2 |
| 14 | 8094833 | Поручень | 1 |
| 15 | J271240 | Болт с шайбой | 4 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
