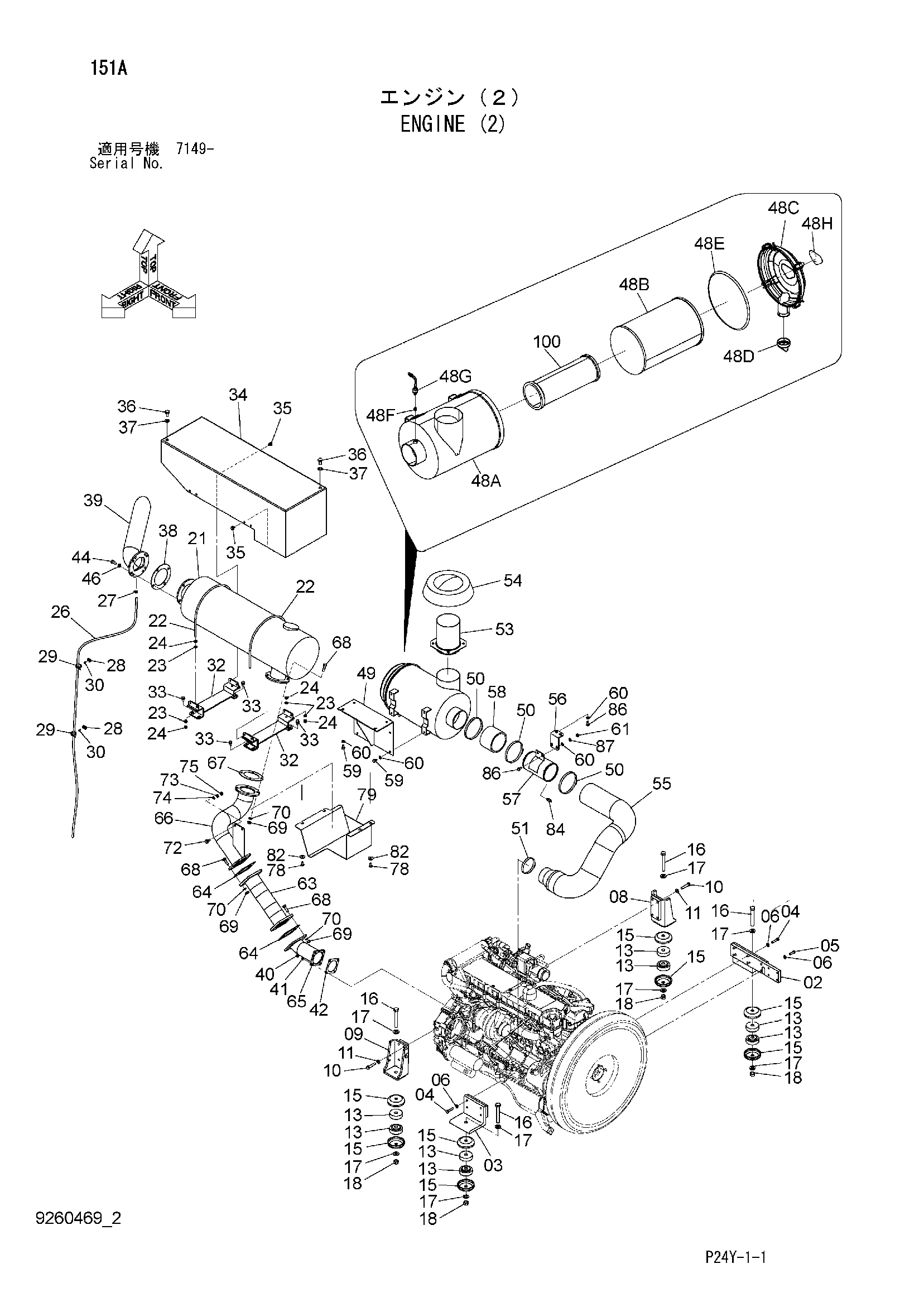

Двигатель (2) — HITACHI SCX700-2

Заводская схема «Двигатель (2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8091314	Кронштейн	1
03	8107946	Кронштейн	1
04	J901055	Болт	8
05	J901035	Болт	2
06	J222010	Шайба	10
08	8088994	Кронштейн	1
09	7052053	Кронштейн	1
10	J901260	Болт	8
11	J222012	Шайба	8
13	4188649	Резиновая прокладка	8
15	4648131	Ограничитель	8
16	J921806	Болт	4
17	J222018	Шайба	8
18	J950018	Гайка	4
21	4203731	Глушитель	1
22	3098710	U-образный болт	2
23	A590110	Плоская шайба	8
24	J950010	Гайка	8
26	4676963	Трубка	1
27	4508575	Хомут шланга	1
28	3100176	Саддле	2
29	4055311	Ленточный зажим	2
30	M430608	Винт	2
32	8103930	Кронштейн (глушитель)	2
33	J271020	Болт с шайбой	8
33A	J901020	Болт	1
33B	J222010	Шайба	1
34	7046547	Крышка (глушитель)	1
35	J271016	Болт с шайбой	8
35A	J901016	Болт	1
35B	J222010	Шайба	1
36	J901625	Болт	2
37	A590116	Плоская шайба	2
38	4619417	Прокладка	1
39	7047241	Выпускная труба	1
40	M521008	Гайка	4
41	A590910	Пружинная шайба	4
42	4368562	Прокладка	1
44	J241230	Болт	4
46	A590112	Плоская шайба	4
48	4436582	Фильтр воздушный в сборе	1
48A	4446916	Корпус	1
48B	4459549	Элемент	1
48C	4455586	Крышка	1
48D	4453910	Клапан	1
48E	4456352	Прокладка	1
48F	D911521	Адаптер	1
48G	4224238	Индикатор	1
48H	4453912	Информационная табличка	1
49	8104062	Кронштейн	1
50	4245194	Хомут шланга	3
51	4507397	Хомут шланга	1
53	8104049	Трубка	1
54	4602603	Колпачок	1
55	3107393	Воздушный шланг	1
56	4650519	Кронштейн	1
57	8104040	Трубка воздушный	1
58	4650410	Воздушный шланг	1
59	J901020	Болт	8
60	A590110	Плоская шайба	12
61	J950010	Гайка	2
63	8092565	Трубка фрекс.	1
64	4624747	Прокладка выпускной	2
65	8103966	Выпускная труба	1
66	8103965	Выпускная труба	1
67	4619426	Прокладка B	1
68	J901240	Болт	12
69	J950012	Гайка	12
70	A590912	Пружинная шайба	12
72	J271030	Болт с шайбой	2
72A	J901030	Болт	1
72B	J222010	Шайба	1
73	A590910	Пружинная шайба	2
74	A590110	Плоская шайба	2
75	J950010	Гайка	2
78	J901030	Болт	4
79	3107335	Защитный кожух	1
82	J217083	Шайба	4
84	4651943	Датчик термостатический	1
86	J901025	Болт	4
87	A590910	Пружинная шайба	2
100	4459548	Элемент	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
