Пилотные гидролинии (W) — HITACHI SCX700-2

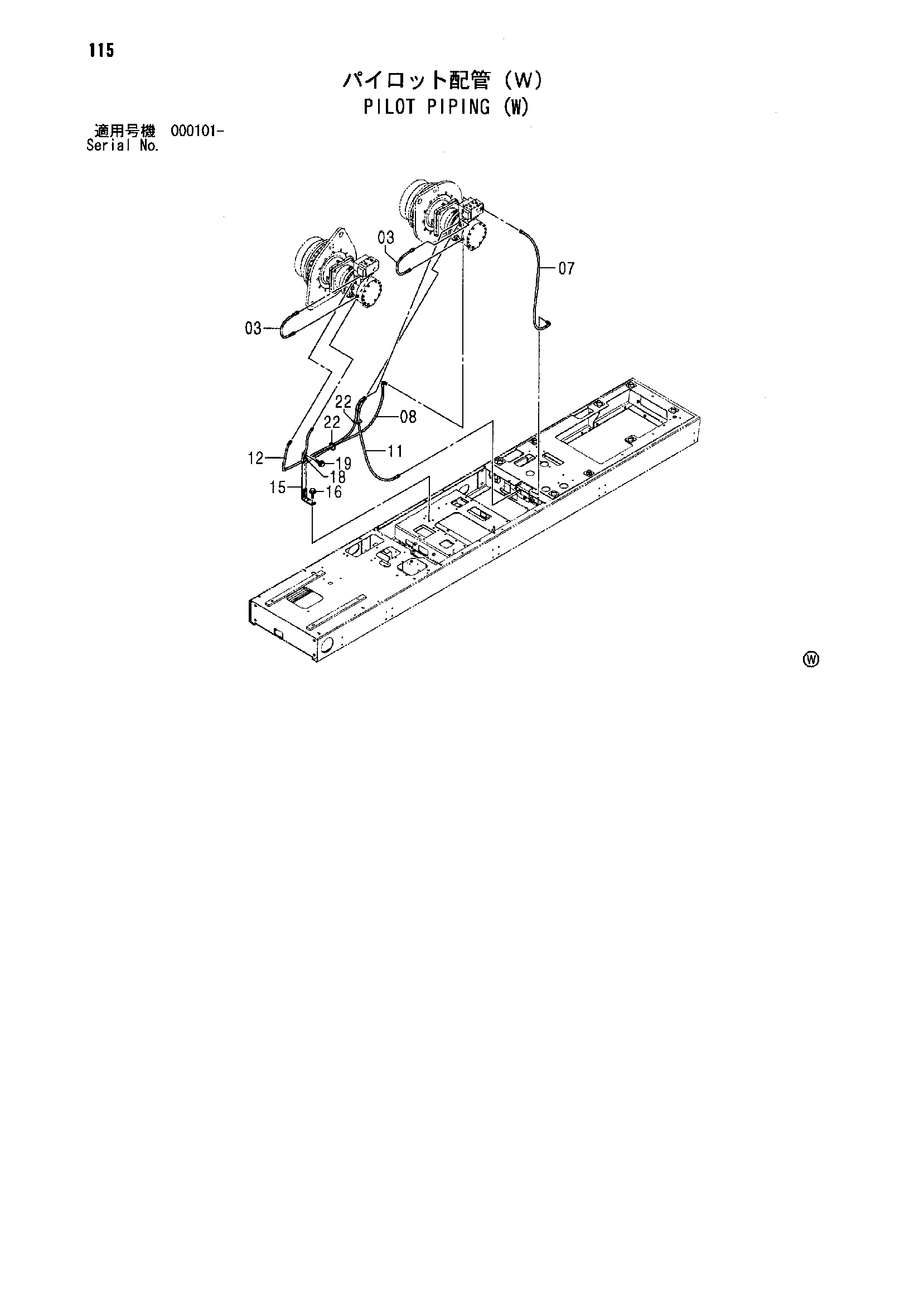

Заводская схема «Пилотные гидролинии (W)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4231680	Шланг	2
07	4625761	Шланг	1
08	4625762	Шланг	1
11	4625763	Шланг	1
12	4625764	Шланг	1
15	9763832	Кронштейн	1
16	J271230	Болт с шайбой	2
16A	J901230	Болт	1
16B	J222012	Шайба	1
18	4193848	Зажим	1
19	J271020	Болт с шайбой	1
19A	J901020	Болт	1
19B	J222010	Шайба	1
22	4055312	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
