Электрооборудование (правый) — HITACHI SCX700-2

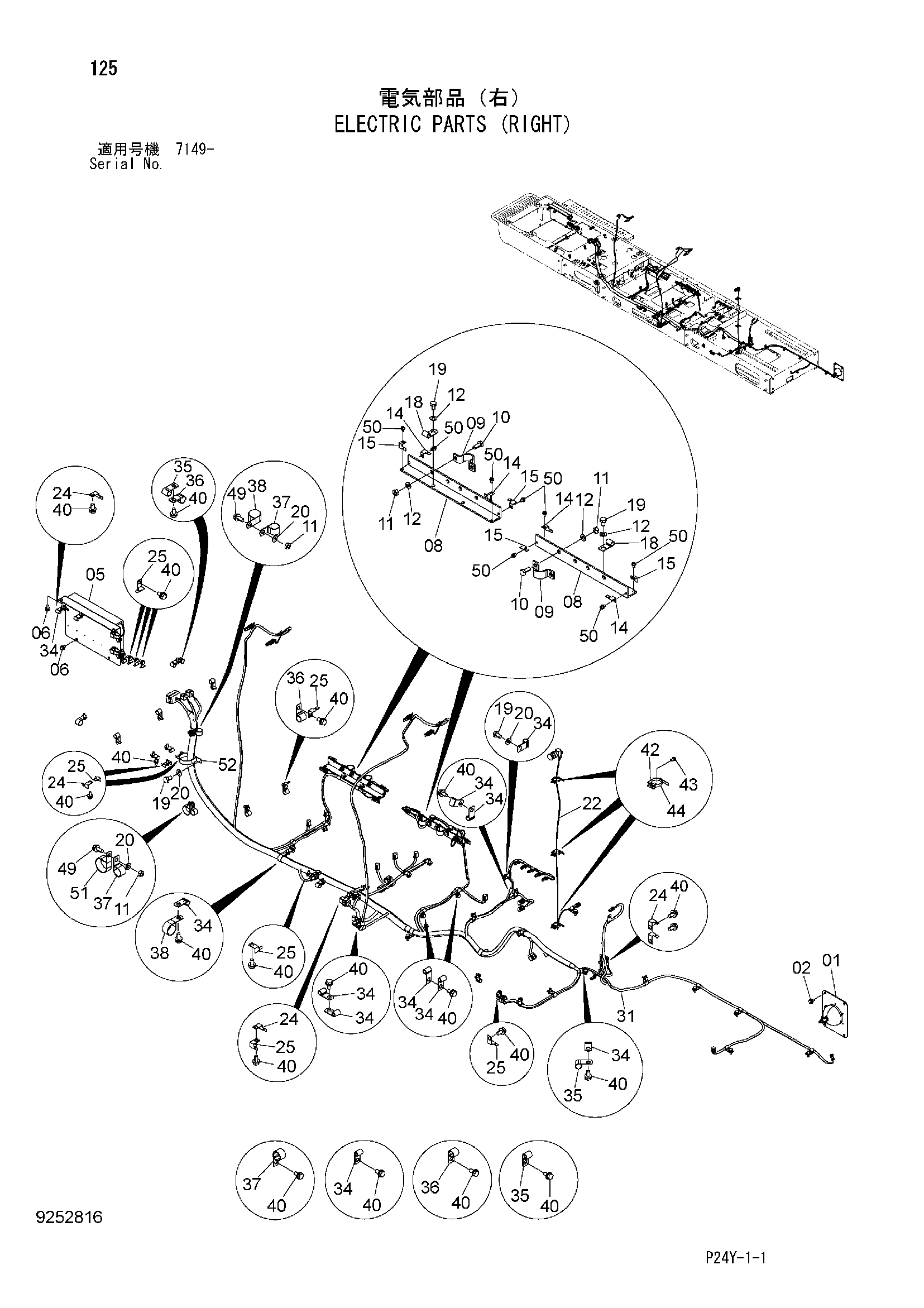

Заводская схема «Электрооборудование (правый)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045652 | Фонарь боковой | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 4615490 | Резистор | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4615599 | Кронштейн | 2 |
| 09 | 4174241 | Хомут трубки | 4 |
| 10 | J901025 | Болт | 8 |
| 11 | J950010 | Гайка | 10 |
| 12 | A590110 | Плоская шайба | 12 |
| 14 | 4252767 | Кронштейн | 4 |
| 15 | 4336874 | Кронштейн | 4 |
| 18 | 4190272 | Зажим (диаметр. 12mm) | 4 |
| 19 | J901016 | Болт | 6 |
| 20 | A590110 | Плоская шайба | 4 |
| 22 | 8095201 | Выключатель пусхбут. | 1 |
| 24 | 4257159 | Кронштейн | 6 |
| 25 | 4336875 | Кронштейн | 9 |
| 31 | 0005400 | Жгут проводов | 1 |
| 34 | 4190272 | Зажим (диаметр. 12mm) | 32 |
| 35 | 4190253 | Зажим (диаметр. 16mm) | 6 |
| 36 | 4190274 | Зажим (диаметр. 20mm) | 7 |
| 37 | 4192035 | Зажим (диаметр. 28mm) | 6 |
| 38 | 4190264 | Зажим (диаметр. 35mm) | 3 |
| 40 | J271020 | Болт с шайбой | 50 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 3100176 | Саддле | 3 |
| 43 | M430613 | Винт | 3 |
| 44 | 4055311 | Ленточный зажим | 3 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | J460612 | Винт с шайбой | 10 |
| 51 | 4193848 | Зажим (диаметр. 45mm) | 1 |
| 52 | 4204136 | Зажим (диаметр. 70mm) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
