Башенный трубопроводы — HITACHI SCX700-2

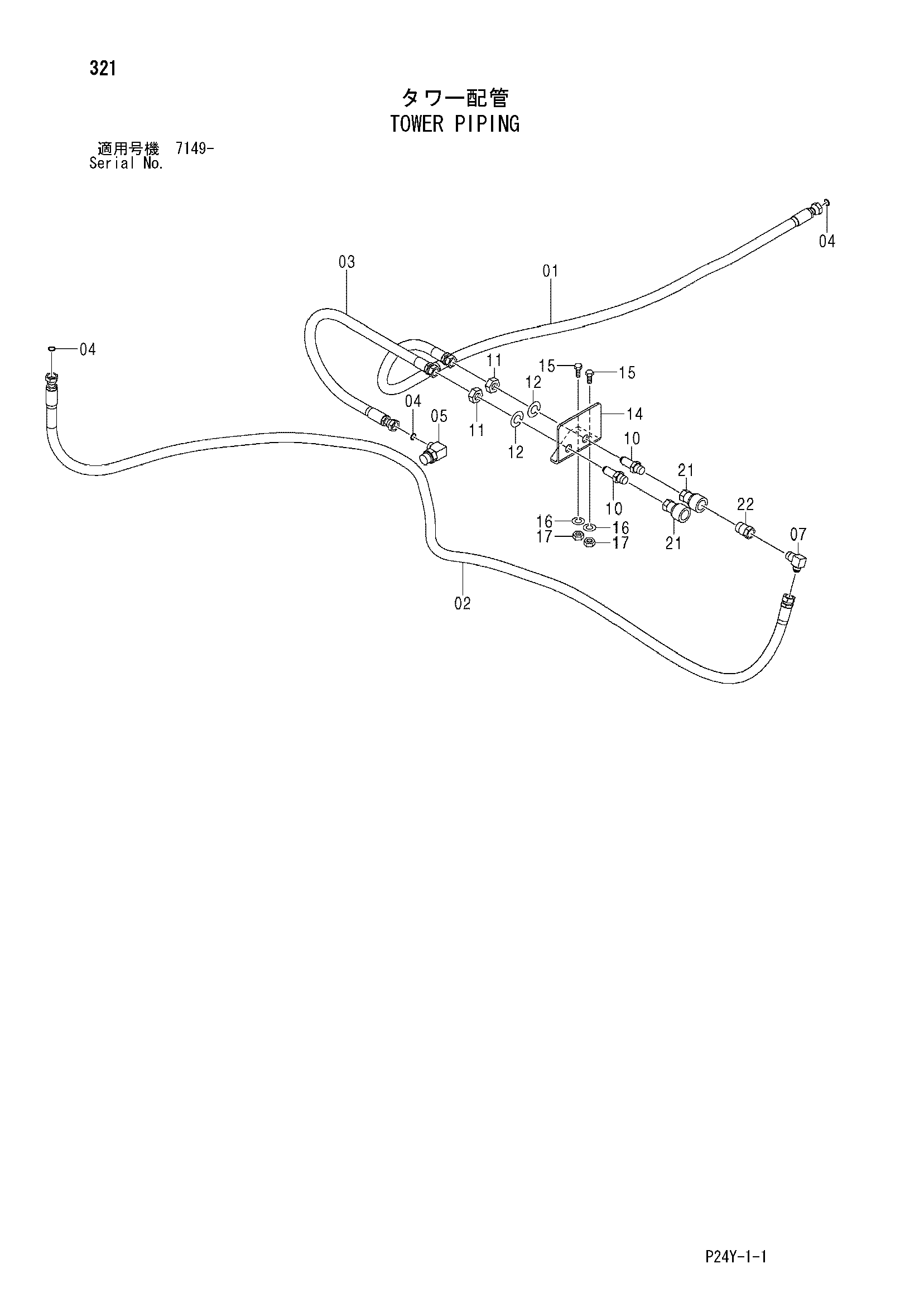

Заводская схема «Башенный трубопроводы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4620638 | Шланг | 1 |
| 02 | 4620639 | Шланг | 1 |
| 03 | 4620640 | Шланг | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 3 |
| 05 | A853364 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4154658 | Угловой штуцер | 1 |
| 10 | 4361210 | Адаптер | 2 |
| 11 | 4316589 | Гайка | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 14 | 3102356 | Пластина | 1 |
| 15 | J901025 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | J950010 | Гайка | 2 |
| 21 | 4610234 | Самоуплотняющееся соединение | 2 |
| 22 | 4610235 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
