Левый хоусе опора (2) — HITACHI SCX700-2

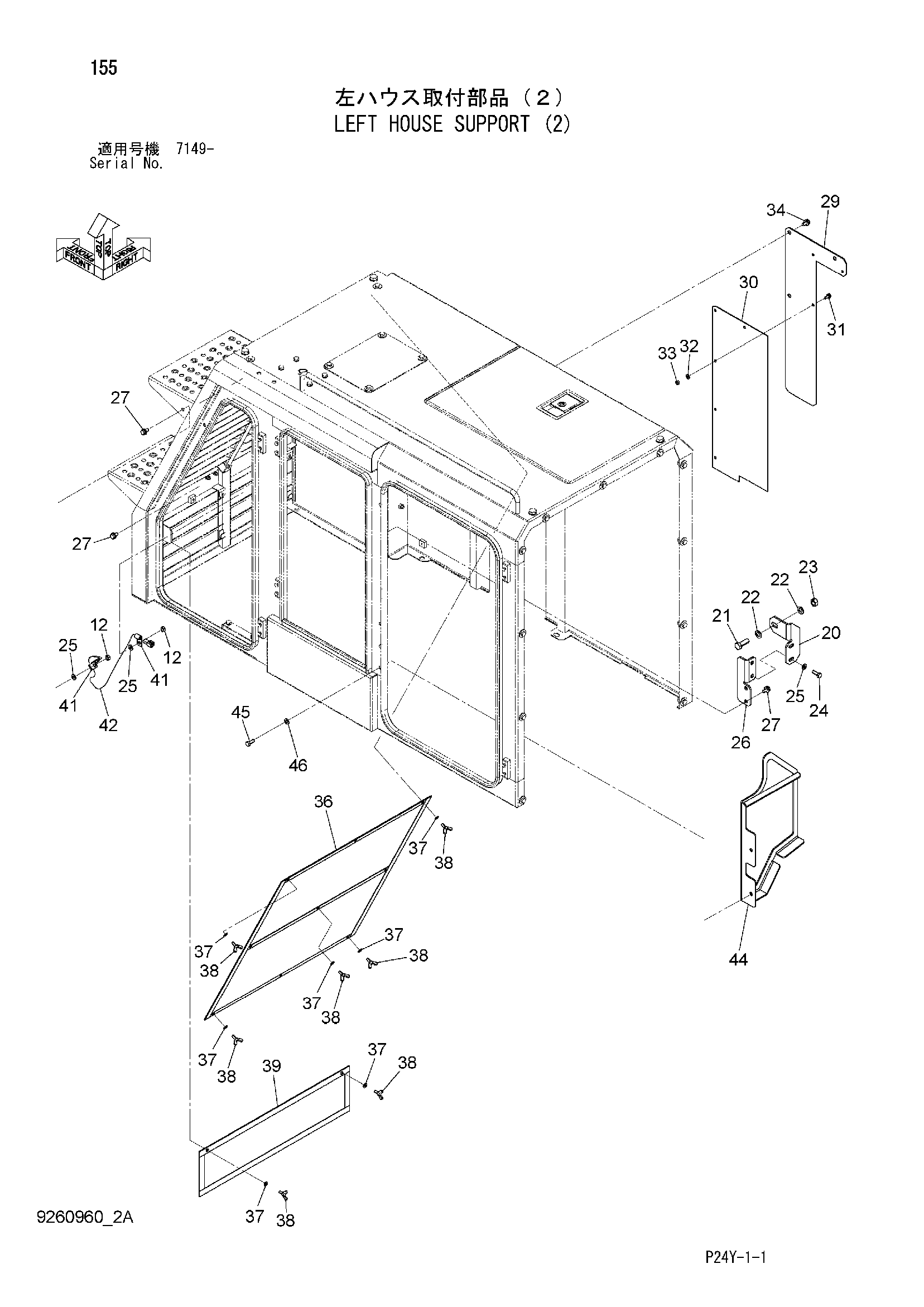

Заводская схема «Левый хоусе опора (2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | J950010 | Гайка | 2 |
| 20 | 3107466 | Стойка | 1 |
| 21 | J901645 | Болт | 1 |
| 22 | A590116 | Плоская шайба | 2 |
| 23 | J950016 | Гайка | 1 |
| 24 | J901030 | Болт | 2 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | 9766722 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 9766721 | Крышка | 1 |
| 30 | 4659341 | Резиновая прокладка | 1 |
| 31 | J260820 | Болт с шайбой | 3 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | A590108 | Плоская шайба | 3 |
| 33 | J950008 | Гайка | 3 |
| 34 | J271020 | Болт с шайбой | 3 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 8104615 | Сетка | 1 |
| 37 | A590108 | Плоская шайба | 11 |
| 38 | M360818 | Болт винг | 11 |
| 39 | 8106916 | Сетка | 1 |
| 41 | 4190272 | Зажим | 2 |
| 42 | 4657147 | Жгут проводов | 1 |
| 44 | 8109055 | Защита вентилятор | 1 |
| 45 | J921025 | Болт | 2 |
| 46 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
