Радиатор — HITACHI SCX700-2

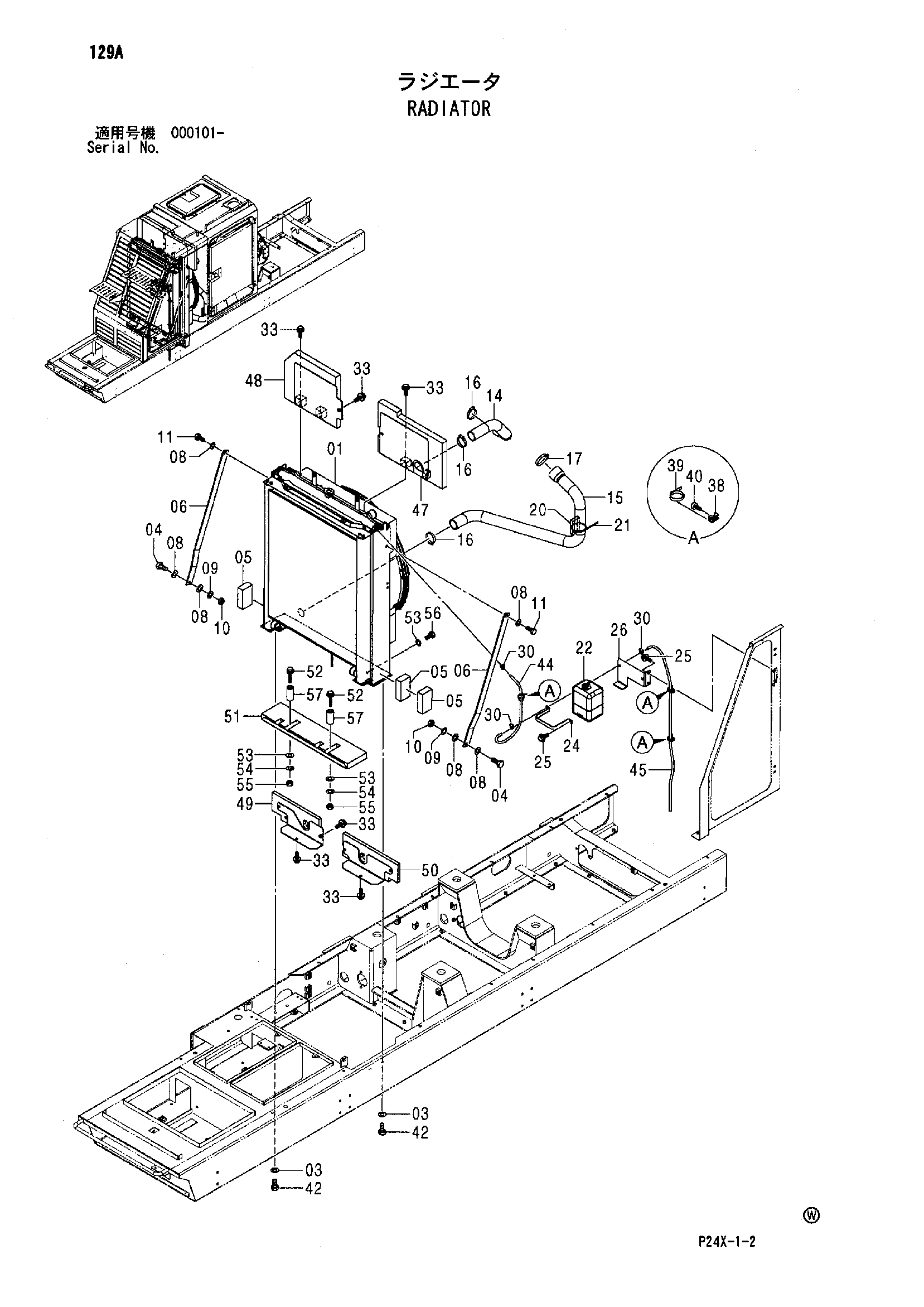

Заводская схема «Радиатор» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4625074 | Радиатор | 1 |
| 03 | J222012 | Шайба | 4 |
| 04 | J901240 | Болт | 2 |
| 05 | 4626902 | Резиновая прокладка | 3 |
| 06 | 4626680 | Стойка | 2 |
| 08 | A590112 | Плоская шайба | 6 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | J950012 | Гайка | 2 |
| 11 | J901225 | Болт | 2 |
| 14 | 3103302 | Водяной шланг | 1 |
| 15 | 3103301 | Водяной шланг | 1 |
| 16 | 4504198 | Хомут шланга | 3 |
| 17 | 4504491 | Хомут шланга | 1 |
| 20 | 4346046 | Резиновая прокладка | 1 |
| 21 | 4121859 | Ленточный зажим | 1 |
| 22 | 4634012 | Бак воды | 1 |
| 24 | 4180555 | Хомут | 1 |
| 25 | J271020 | Болт с шайбой | 4 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9743640 | Кронштейн | 1 |
| 30 | 4508575 | Хомут шланга | 3 |
| 33 | J271020 | Болт с шайбой | 8 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 38 | 3100176 | Саддле | 3 |
| 39 | 4055311 | Ленточный зажим | 3 |
| 40 | M430608 | Винт | 3 |
| 42 | J901230 | Болт | 4 |
| 44 | 4184392 | Водяной шланг | 1 |
| 45 | 4390543 | Виниловый шланг | 1 |
| 47 | 8099050 | Крышка | 1 |
| 48 | 8099051 | Крышка | 1 |
| 49 | 8099240 | Крышка | 1 |
| 50 | 8099241 | Крышка | 1 |
| 51 | 8099242 | Крышка | 1 |
| 52 | J271055 | Болт с шайбой | 2 |
| 52A | J901055 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | A590110 | Плоская шайба | 4 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | J950010 | Гайка | 2 |
| 56 | J901016 | Болт | 2 |
| 57 | 4424469 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
