Ретракт трубопроводы — HITACHI SCX700-2

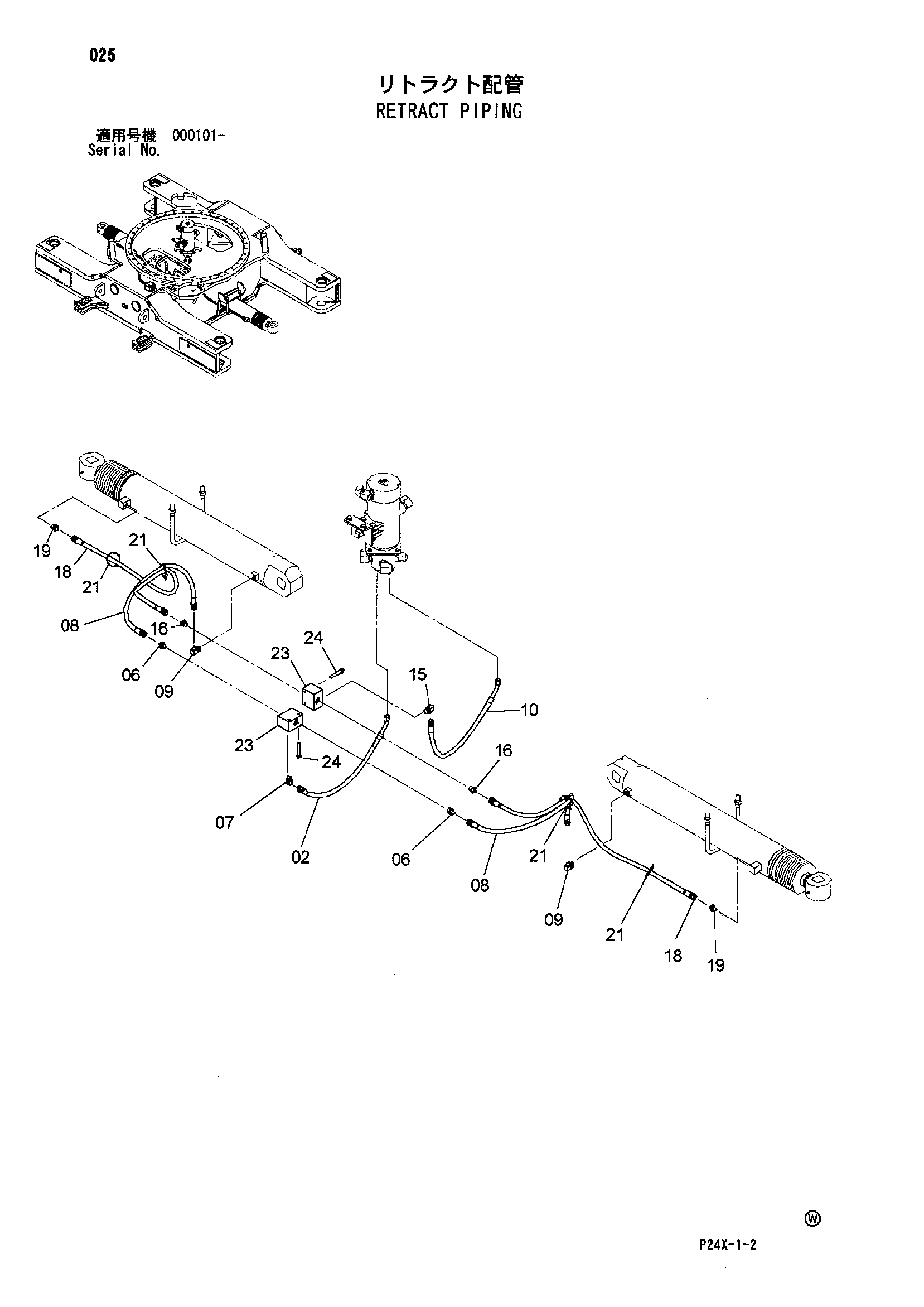

Заводская схема «Ретракт трубопроводы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4629616 | Шланг | 1 |
| 06 | A852144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852244 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4305264 | Шланг | 2 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4350775 | Шланг | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4305276 | Шланг | 2 |
| 19 | A852144 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4055312 | Ленточный зажим | 4 |
| 23 | 4626455 | Коллектор | 2 |
| 24 | J271280 | Болт с шайбой | 4 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
