Башмак таке-уп трубопроводы — HITACHI SCX700-2

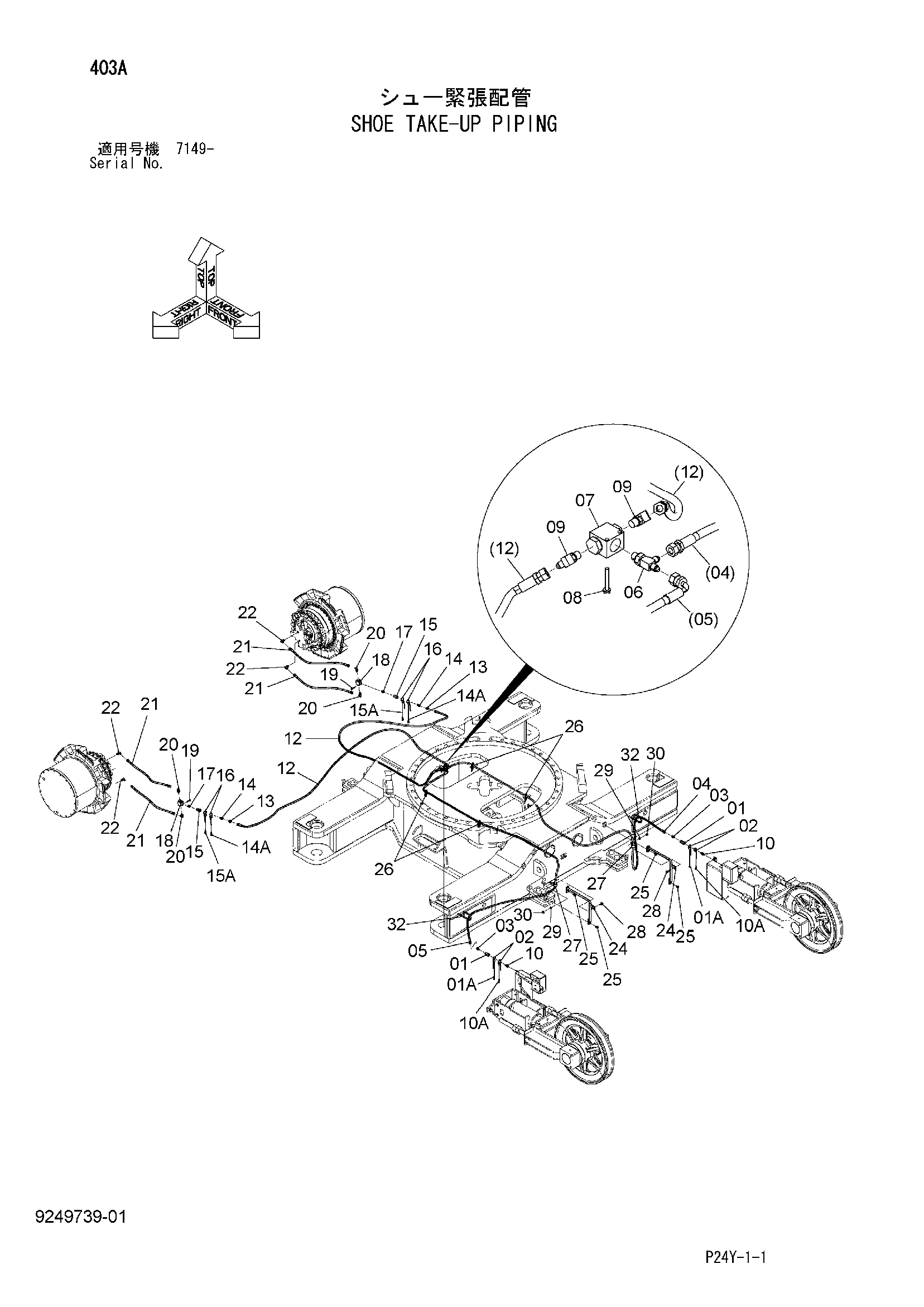

Заводская схема «Башмак таке-уп трубопроводы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4025602 | Самоуплотняющееся соединение | 2 |
| 01A | 4048093 | Пылезащитный колпачок | 1 |
| 01B | 4048430 | Уплотнение (комплект) | 1 |
| 02 | 4044883 | Хомут | 4 |
| 03 | 4154655 | Угловой штуцер | 2 |
| 04 | 4429232 | Шланг | 1 |
| 05 | 4641878 | Шланг | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 3099786 | Челночный клапан | 1 |
| 08 | J260645 | Болт с шайбой | 2 |
| 08A | J900645 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | A852222 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4025603 | Самоуплотняющееся соединение | 2 |
| 10A | 4048092 | Пылезащитный колпачок | 1 |
| 12 | 4641879 | Шланг | 2 |
| 13 | 4154651 | Адаптер | 2 |
| 14 | 4025603 | Самоуплотняющееся соединение | 2 |
| 14A | 4048092 | Пылезащитный колпачок | 1 |
| 15 | 4025602 | Самоуплотняющееся соединение | 2 |
| 15A | 4048093 | Пылезащитный колпачок | 1 |
| 15B | 4048430 | Уплотнение (комплект) | 1 |
| 16 | 4044883 | Хомут | 4 |
| 17 | 4152200 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 3099786 | Челночный клапан | 2 |
| 19 | J260645 | Болт с шайбой | 4 |
| 19A | J900645 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | A852322 | Угловой штуцер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4280161 | Шланг | 4 |
| 22 | A852322 | Угловой штуцер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 8100718 | Опора | 2 |
| 25 | J271020 | Болт с шайбой | 4 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 27 | 4190264 | Зажим | 2 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | A590910 | Пружинная шайба | 2 |
| 30 | J950010 | Гайка | 2 |
| 32 | 4638427 | Штанга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
