Трансмиссия — HITACHI SCX700-2

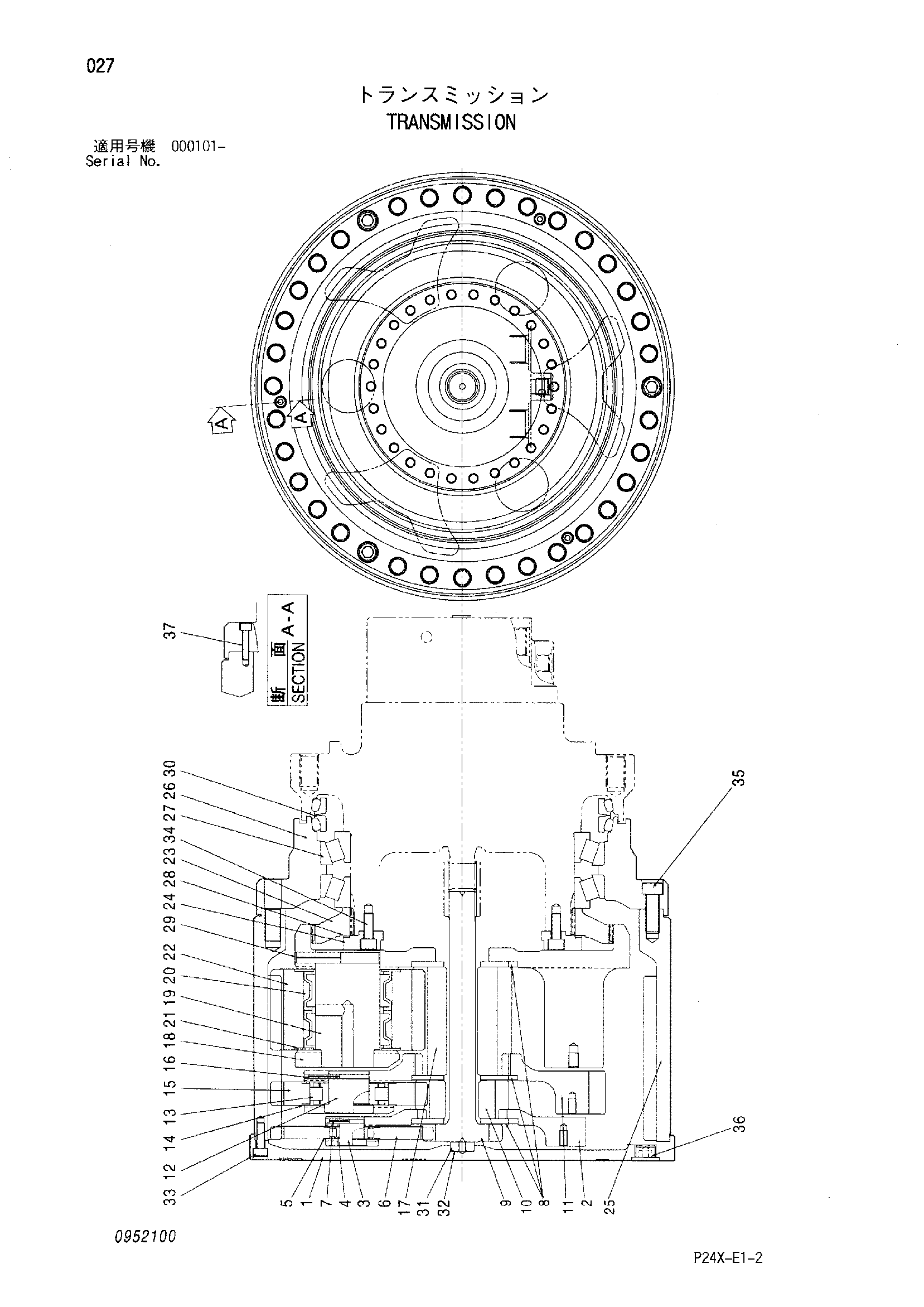

Заводская схема «Трансмиссия» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4620675 | Трансмиссия | 1 | |
| 1 | 0952101 | Крышка | 1 |
| 2 | 0952102 | Водило | 1 |
| 3 | 0952103 | Палец | 3 |
| 4 | 0952104 | Подшипник | 3 |
| 5 | 0952105 | Шайба | 6 |
| 6 | 0952106 | Планетарй | 3 |
| 7 | 0952107 | Пружинный штифт | 3 |
| 8 | 0952108 | Проставка | 3 |
| 9 | 0952109 | Солнечная шестерня | 1 |
| 10 | 0952110 | Солнечная шестерня | 1 |
| 11 | 0952111 | Водило | 1 |
| 12 | 0952112 | Палец | 3 |
| 13 | 0952113 | Подшипник | 3 |
| 14 | 0952114 | Шайба | 6 |
| 15 | 0952115 | Планетарй | 3 |
| 16 | 0952116 | Пружинный штифт | 3 |
| 17 | 0952117 | Солнечная шестерня | 1 |
| 18 | 0952118 | Водило | 1 |
| 19 | 0952119 | Палец | 3 |
| 20 | 0952120 | Игольчатый подшипник | 6 |
| 21 | 0952121 | Шайба | 6 |
| 22 | 0952122 | Планетарй | 3 |
| 23 | 0952123 | Муфта | 1 |
| 24 | 0952124 | Держатель | 1 |
| 25 | 0952125 | Коронная шестерня | 1 |
| 26 | 0952126 | Корпус | 1 |
| 27 | 0952127 | Роликовый подшипник | 2 |
| 28 | 0952128 | Регулировочная шайба | 3 |
| 29 | 0952129 | Пружинный штифт | 3 |
| 30 | 0952130 | Уплотнение | 1 |
| 31 | 0952131 | Кольцо упорный | 1 |
| 32 | 0952132 | Регулировочная шайба | 2 |
| 33 | 0159110 | Болт с внутренним шестигранником | 18 |
| 34 | 0159105 | Болт с внутренним шестигранником | 26 |
| 35 | 0952133 | Болт с внутренним шестигранником | 3 |
| 36 | 0781136 | Пробка | 2 |
| 37 | 0952134 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
