Топливные трубопроводы — HITACHI SCX700-2

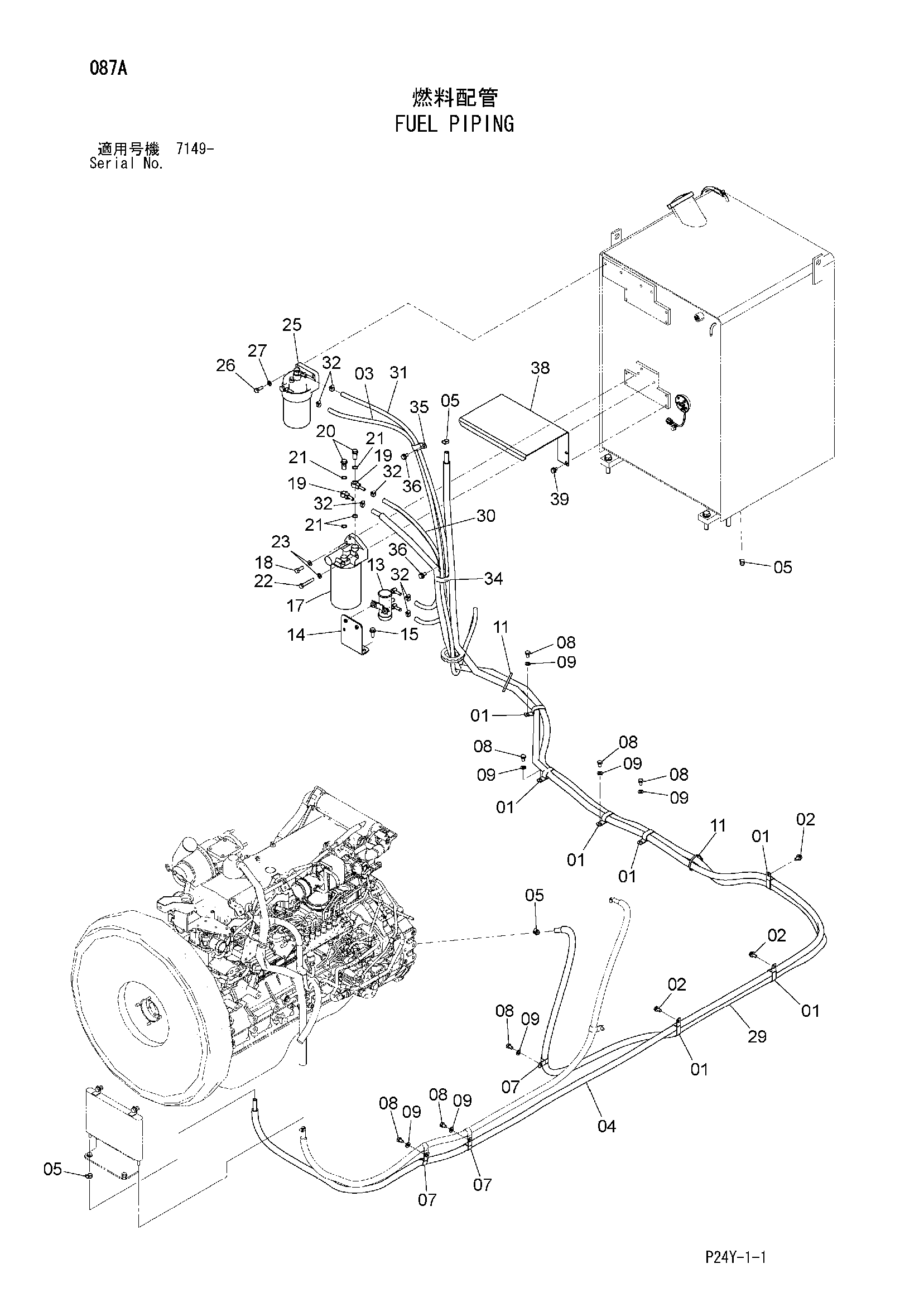

Заводская схема «Топливные трубопроводы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192034 | Зажим | 7 |
| 02 | J271020 | Болт с шайбой | 3 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4471452 | Топливный шланг | 1 |
| 04 | 4650812 | Топливный шланг | 1 |
| 05 | 4514700 | Зажим шланг | 4 |
| 07 | 4190263 | Зажим | 3 |
| 08 | J901016 | Болт | 7 |
| 09 | A590110 | Плоская шайба | 7 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4645227 | Насос | 1 |
| 13A | 4658052 | Прокладка | 1 |
| 13B | 4658053 | Сетчатый фильтр | 1 |
| 14 | 9766071 | Кронштейн | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4648336 | Топливный фильтр | 1 |
| 17A | 4642641 | Топливный фильтр | 1 |
| 17B | 4634979 | Манжета (M16) | 1 |
| 17C | 4634716 | Болт проушина (M16) | 1 |
| 17D | 4634911 | Трубка топливный | 1 |
| 18 | J901030 | Болт | 2 |
| 19 | 4634911 | Трубка топливный | 2 |
| 20 | 4634716 | Болт проушина | 2 |
| 21 | 4634979 | Манжета | 4 |
| 22 | J901065 | Болт | 1 |
| 23 | A590110 | Плоская шайба | 3 |
| 25 | 4645228 | Топливный фильтр | 1 |
| 25 | 4679980 | Топливный фильтр | 1 |
| 25A | 4649267 | Топливный фильтр | 1 |
| 25A | 4676385 | Топливный фильтр | 1 |
| 25B | 4653188 | Пробка | 1 |
| 25C | 4653191 | Пробка воздушный | 1 |
| 25D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 25E | 4326742 | Трубка топливный | 1 |
| 25F | 4326740 | Болт | 1 |
| 25G | 4326741 | Прокладка (для проушина болт) | 1 |
| 25H | 4653194 | Прокладка (для дренажный) | 1 |
| 25I | 4653192 | Прокладка | 1 |
| 25J | 4653187 | Головка | 1 |
| 25K | 4653189 | Корпус фильтр (клеар) | 1 |
| 25L | 4653193 | Пробка дренажный | 1 |
| 25M | 4653190 | Кольцо | 1 |
| 26 | J901030 | Болт | 2 |
| 27 | A590110 | Плоская шайба | 2 |
| 29 | 4400447 | Топливный шланг | 1 |
| 30 | 4407139 | Топливный шланг | 1 |
| 31 | 4344789 | Топливный шланг | 1 |
| 32 | 4514700 | Зажим шланг | 6 |
| 34 | 4193816 | Зажим | 1 |
| 35 | 4190282 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 8106894 | Кронштейн | 1 |
| 39 | J271016 | Болт с шайбой | 4 |
| 39A | J901016 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
