Поворот рычаг — HITACHI SCX700-2

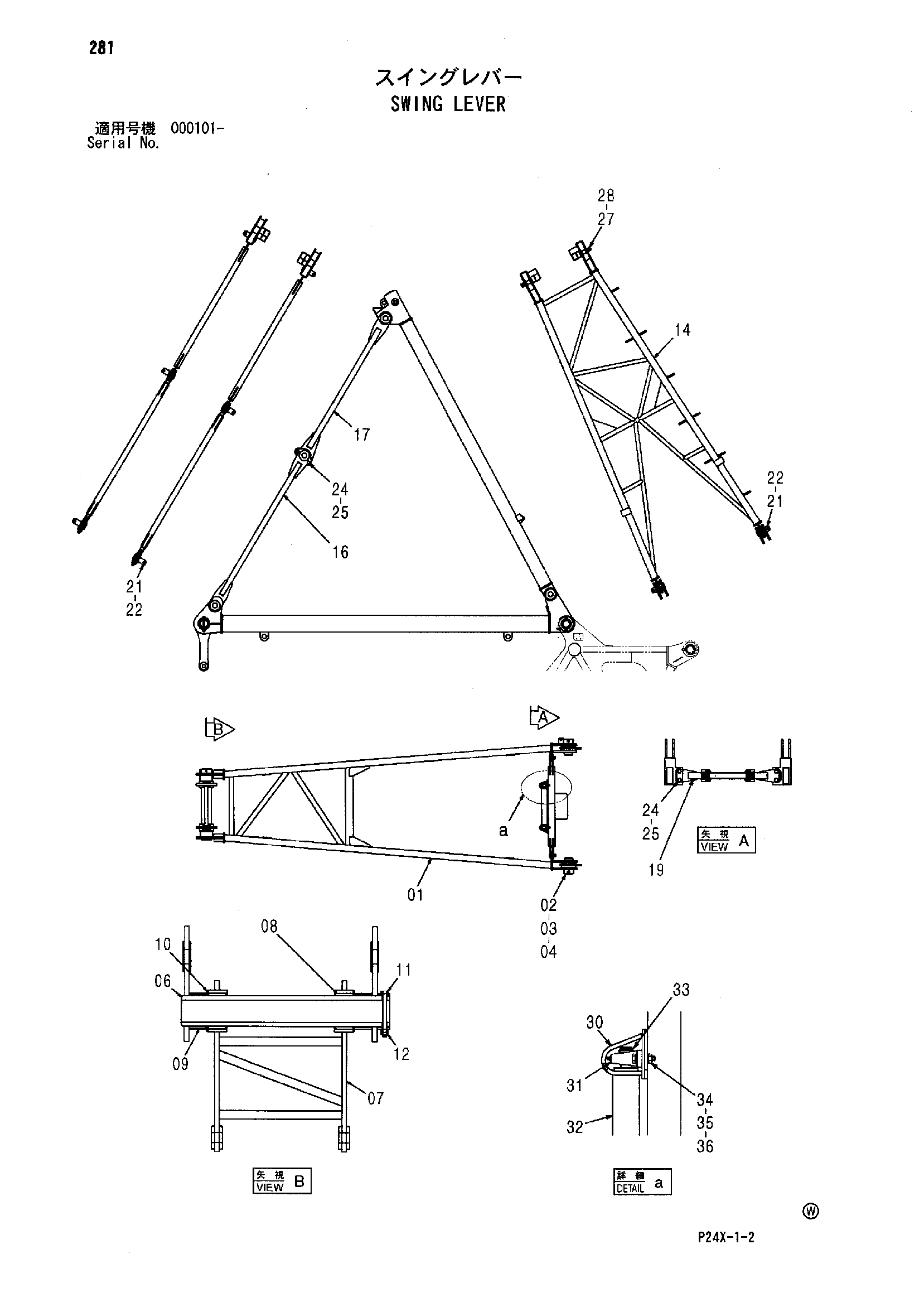

Заводская схема «Поворот рычаг» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023051 | Рычаг | 1 |
| 02 | 8095199 | Палец | 2 |
| 03 | J901610 | Болт | 2 |
| 04 | 4623056 | Стопорная гайка | 2 |
| 06 | 4630772 | Палец | 1 |
| 07 | 8098859 | Тяга | 1 |
| 08 | 4630762 | Втулка | 2 |
| 09 | 4630775 | Проставка | 2 |
| 10 | 4270268 | Проставка | 2 |
| 11 | J901612 | Болт | 1 |
| 12 | 4623056 | Стопорная гайка | 1 |
| 14 | 6023315 | Рычаг | 1 |
| 16 | 8098890 | Стойка | 2 |
| 17 | 8098886 | Стойка | 2 |
| 19 | 8098861 | Штанга | 1 |
| 21 | 4622553 | Палец | 8 |
| 22 | A761080 | Шплинт | 8 |
| 24 | 4626283 | Палец | 8 |
| 25 | A768063 | Шплинт | 8 |
| 27 | 3101399 | Палец | 2 |
| 28 | A768063 | Шплинт | 2 |
| 30 | 8096409 | Кронштейн каток | 2 |
| 31 | 4610814 | Подшипник. блок | 2 |
| 32 | 9763179 | Ролик | 1 |
| 33 | 942517 | Стопорное кольцо | 2 |
| 34 | J901045 | Болт | 4 |
| 35 | M660010 | U-образная гайка | 4 |
| 36 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
