Полот трубопроводы (2-2) — HITACHI SCX700-2

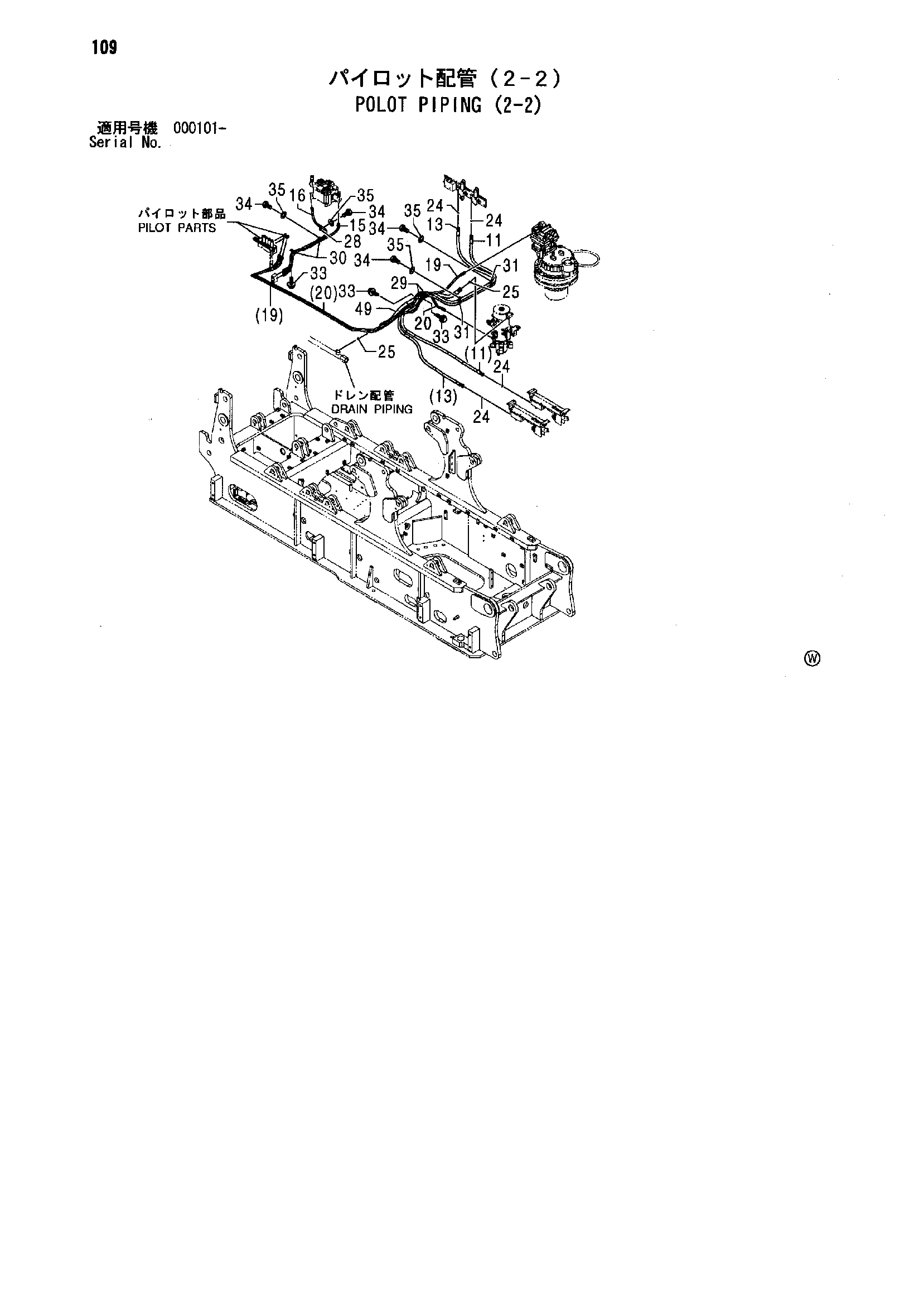

Заводская схема «Полот трубопроводы (2-2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4627028 | Шланг | 1 |
| 13 | 4629688 | Шланг | 1 |
| 15 | 4627029 | Шланг | 1 |
| 16 | 4317880 | Шланг | 1 |
| 19 | 4627030 | Шланг | 1 |
| 20 | 4612067 | Шланг | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 4 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4190253 | Зажим | 1 |
| 29 | 4190265 | Зажим | 2 |
| 30 | 4190282 | Зажим | 2 |
| 31 | 4192034 | Зажим | 2 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J901016 | Болт | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 49 | 4310123 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
